Модель блока питания мощностью 1200 Вт и сертификатом 80 PLUS Platinum по доступной стоимости от компании Lian Li с отличной стабилизацией напряжений и тихим вентилятором.
Блок питания мощностью 1200 Вт и сертификатом 80 PLUS Platinum будет востребован для производительных сборок на основе топовых комплектующих. Модель Lian Li SX1200P оснащается модульными кабелями, гибридной системой охлаждения, имеет компактные размеры – длина всего 140 мм. Поддерживаются современные актуальные стандарты АТХ 3.1 и PCI-E Gen 5.1.
Технические характеристики
Сертификаты | 80 PLUS Platinum, PPLP Platinum |
Вентилятор | HA1225M12F-Z, диаметр 120 мм, подшипник FDB |
Платформа | Zhong Yuan Power, KL SN105 |
Длина | 140 мм |
Гарантия | 10 лет |
Нагрузочные характеристики
AC input | 100-240Vac, 14,8-7,5A, 50-60Hz | ||||
Rated Output Voltage | +3.3V | +5V | +12V | -12V | +5Vsb |
Max DC Output Current | 20A | 20A | 100A | 0.3A | 3A |
Max Output Power | 100W | 1200W | 3.6W | 15W | |
Total Output Wattage | 1200W | ||||
Упаковка и комплект поставки

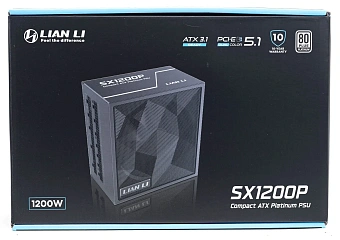

Черная матовая коробка с голубыми линиями. С лицевой стороны основная информация о модели: стандарты, срок гарантии, сертификат 80+.
С тыльной стороны и на торцах подробные характеристики, графики работы вентиляторов и уровня КПД, а также описание кабелей и коннекторов.
Блок питания в целлофановом мешке, зафиксирован демпферами. В тканевом мешке запаянный пакет с модульными кабелями. В комплекте сетевой кабель, пластиковые стяжки, винты крепления и инструкция.
Кабели и коннекторы
Основные кабели в виде пучков проводов с индивидуальной нейлоновой оплеткой. Кабели для питания периферийных устройств в виде шлейфов, провода также имеют пластиковую оплетку с текстурой под ткань, на проводах маркировка 18AWG.
На кабелях имеются холдеры, для ровной укладки пучка проводов в корпусе. Кабель 12V-2×6 имеет голубые коннекторы для визуализации плотного подключения коннектора.
Дополнительно в комплект входит кабель с коннектором 12V-2×6 (черного цвета) на одном конце, и коннектором 6+2 пин на другом. На случай если потребуется четыре коннектора 6+2 пин PCI-E.
- ATX кабель 20+4 пин для питания системной платы – 60 см
- Два кабеля питания CPU, 4+4-пин – 70 см
- Кабель с коннектором 12V-12х6 на 600 Вт – 60 см
- Кабель-переходник с 12V-2×6 на два 6+2 пин – 60 см
- Три кабеля PCI-E, 6+2 пин – 55 см
- Два кабеля на четыре коннектора SATA – 40+15+15+15 см
- Кабель Molex на четыре коннектора – 40+15+15+15 см.
Внешний вид
Нижняя панель блока питания закрыта сетчатой панелью с рельефной поверхностью, в виде геометрических фигур. С одного угла наклеен блестящий шильдик с логотипом.
С лицевой стороны обычная сотовая перфорация. Вертикально разместились тумблер смены режимов работы вентилятора, тумблер включения/отключения напряжения и сетевая вилка IEC C14.
По бокам наклейки: с одной стороны, логотип, со второй нагрузочные характеристики. При установке в корпус наклейки визуально будут перевернуты, их надо было клеить наоборот. Наклейки закрывают винты, соединяющие половинки корпуса.

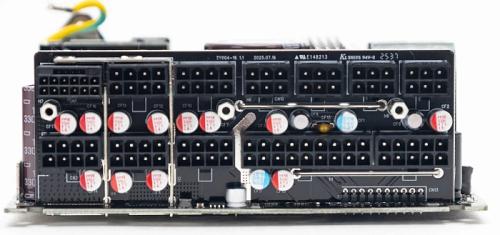

С тыльной стороны колодки для подключения модульных кабелей. Обычных 8-пин разъемов пять, для периферии 6-пин четыре, хотя кабеля всего три. Все разъемы подписаны.
Охлаждение
Девятилопастный вентилятор диаметром 120 мм, модель Hong Hua HA1225M12F-Z, на основе гидродинамического подшипника.
Вентилятор работает в двух режимах, переключаемых тумблером. Полупассивный режим ECO, судя по графику на коробке, запускается от нагрузки в 480 Вт.
При тестировании на нагрузочном стенде вентилятор запустился только при нагрузке свыше 1000 Вт, до этого пассивное охлаждение справлялось с отведением тепла. Уровень шума на максимальной нагрузке был в комфортных рамках до 40 дБ. При снижении нагрузки вентилятор постепенно снижает обороты и переходит в пассивный режим работы.
В активном режиме вентилятор работает бесшумно до нагрузки в 800 Вт, при большей нагрузке он остается относительно тихим.
Схемотехника

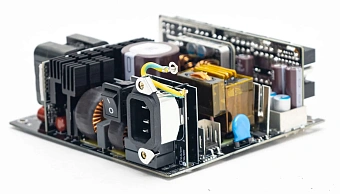

Блок питания собран на ОЕМ платформа Zhong Yuan Power, это указано на этикетке БП. На плате маркировка KL SN105.
Используется топология полумоста с LLC преобразователем в первичной части, синхронный выпрямитель для линии +12В, и DC-DC преобразователи вторичных линий.
Сетевая вилка с тумблером включения, предохранителем и двумя Х-конденсаторами смонтированы на вертикальной плате, она экранирована от остальной части схемотехнике еще одной текстолитовой пластиной, подключенной к заземлению.
Далее идут два дросселя EMI-фильтра на дополнительной текстолитовой подложке, между ними еще один Х-конденсатор.
Имеется варистор и термистор с реле для защиты самого БП.
На отдельном радиаторе два диодных моста выпрямителя переменного тока, маркировка не читаемая, скорее всего это PBU1506.
На краю платы элементы APFC, крупный дроссель в корпусе, вертикальная плата с тремя мосфетами и двумя диодами. Тепло от них отводят два радиатора – с внешней стороны алюминиевая пластина через термопрокладку, с внутренней стороны черный радиатор с ребрами, прикрученный к плате. Из-за такой системы охлаждения рассмотреть маркировку элементов невозможно.
Основной высоковольтный конденсатор Nippon Chemi-Con ёмкостью 1010 мкФ, рассчитанный на температурный режим 105°С, и напряжение 420В.
На вертикальной плате, закрытой термоусадкой, находится комбинированный контролер на основе микросхемы MPS HR1213, соответственно в блоке используется полуцифровое управление.
Полумостовой преобразователь на основе двух транзисторов SRC60R068BS (600В, 30.3A) размещенных на плате, у каждого свой персональный П-образный радиатор.
С другой стороны основного трансформатора, еще два ряда радиаторов отводящих тепло с платы и транзисторов, формирующих линию +12В. Здесь восемь штук SFS04R007UGN (40В, 300А)

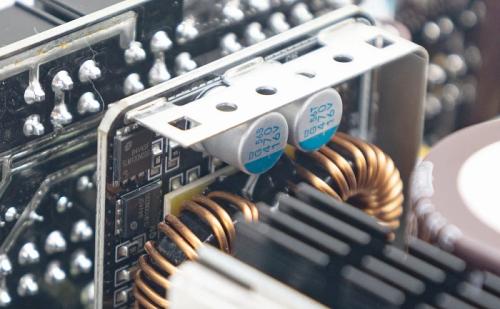

Следующий ряд элементов – две вертикальных платы DC-DC преобразователей, на одной дроссели, конденсаторы и четыре мосфета SLM100N03G (30В, 100A), имеющих небольшой радиатор по периметру платы, на второй плате контроллер APW7159C.
В дежурном питании установлен ШИМ-контроллер XY6115, мосфет 60R10VL и конденсаторы Rubycon. Рядом с дежуркой супервизор UTC8313, обеспечивающий все виды защиты.
В фильтрах установлены электролитические конденсаторы Nippon Chemi-Con и Rubycon. На модульной плате твердотельные конденсаторы.
С обратной стороны платы широкие дорожки, усиленные припоем, хорошее качество монтажа и пайки.
Тестирование
Методика
Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.
По требованиям стандарта ATX 3.0 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Platinum для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 92%, 94% и 90% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты
Все линии хорошо стабилизированы, под нагрузкой изменения минимальные, чего не всегда удается добиться при такой высокой мощности БП.
Линия +12В на большем диапазоне по нагрузке точно вписывается в номинальные значения напряжения. Изменения всего ±0,01В.
Вторичные линии также остаются стабильными на всем диапазоне нагрузок, изменения минимальные.
Уровень энергоэффективности вписывается в значения, предусмотренные стандартом.
Уровень пульсаций очень низкий, даже на максимальной нагрузке он остается в пределах 10 мВ по всем каналам.
Конкуренты
Блок питания Lian Li SX1200P стоит в районе 14-15 тысяч рублей. Для платиновой модели это очень низкая цена. Конкуренты с похожими характеристиками стоят дороже – от 20 тысяч и выше.
Phanteks AMP GH 1200W Platinum – платформа Helly EPS-0100.
Если сравнивать с моделями 80 PLUS Gold, то здесь SX1200P также конкурентоспособен, модели с сопоставимой стоимостью могут отличаться в худшую стоимость и по нагрузочным характеристик, и по уровню шума вентилятора, и по комплектующим.
Formula VL-1200G5 MOD – платформа GUANGZHOU PREE ELECTRONICS.
MSI MAG A1250GL PCIE5- платформа CWT CSZ.
Заключение
Блок питания Lian Li SX1200P, при его текущей стоимости, является отличным вариантом для приобретения, если вам действительно нужны все 1200 Вт. У блока отличная стабилизация напряжений, высокий КПД и низкие пульсации. Вентилятор работает очень тихо, имеется гибридный режим работы.
Может отпугнуть малознакомая ОЕМ-платформа, но выполнена она качественно, используются японские конденсаторы, хорошо продумана схемотехника с цифровым управлением в первичной части, да и срок гарантии обнадеживает.
Набор кабелей и коннекторов оптимальный, провода в индивидуальной оплетке с уже установленными холдерами для эстетичной укладки в корпусе.
Плюсы:
- Низкая стоимость для данной мощности и сертификата
- Качественная сборка
- Японские конденсаторы
- Полуцифровое управление
- Отличная стабильность напряжений
- Низкие пульсации
- Тихая работа вентилятора
- Рейтинг PPLP Platinum
- Провода в индивидуальной нейлоновой оплетке с холдерами
- Гарантия 10 лет.
Минусы:
- Не обнаружено.
