Блок питания высокой мощности с модным дизайном кабелей, гибридным режимом работы вентилятора, на основе платформы от Seasonic – качество с приемлемой стоимостью.
Высокая мощность блока питания может быть востребована в специфических узкоспециализированных системах или для запаса по мощности. И если стоимость такого БП сопоставима со стоимостью моделей меньшей мощности, то почему бы его не приобрести.
Модель YS1200 – интересный вариант для покупки: при доступной стоимости за 1200 Вт она собрана на известной платформе Seasonic с использованием качественных комплектующих и демонстрирует отличные показатели в тестах.
Технические характеристики
Модель | P5-YS1200-G1F |
Длина корпуса | 160 мм |
Стандарты | АТХ 3.1, PCI-E 5.1 |
Сертификаты | 80 PLUS Gold, Cybenetics Gold |
Вентилятор | 135 мм, FDB, гибридный режим |
Гарантия | 12 лет |
Нагрузочные характеристики
AC input | 100-240Vac, 50-60Hz, 15-7,5A | ||||
DC output | +3.3V | +5V | +12V | -12V | +5Vsb |
Max output current | 25A | 25A | 100A | 0.3A | 3A |
Max combined wattage | 125W | 1200W | 3.6W | 15W | |
Total output | 1200W | ||||
Упаковка и комплектация

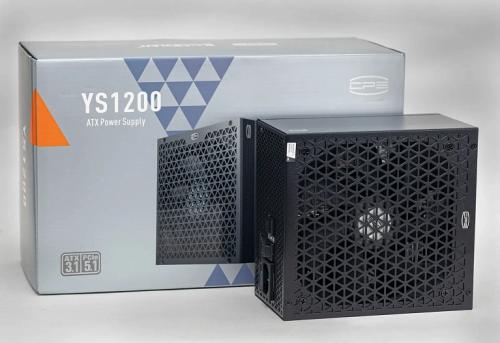

Серебристая картонная коробка с подробной информацией о продукте. С лицевой стороне изображение блока питания, наименование модели и пиктограммы сертификатов и стандартов. С обратной стороны подробные характеристики, описание кабелей и коннекторов, нагрузочные характеристики, серийный номер изделия.
В коробке все надежно упаковано и зафиксировано, сверху ячейка с комплектом: стяжки, винты крепления, холдеры из прозрачного акрила и ключ для автономного запуска.
Блок питания и модульные кабели упакованы в тканевые мешки.
Кабели и коннекторы

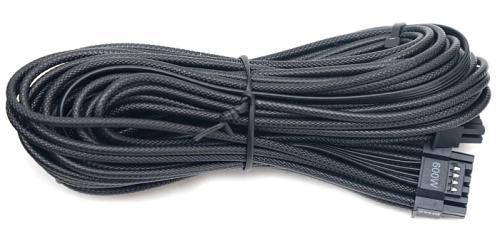

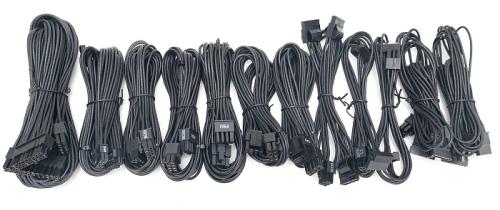

Двенадцать модульных кабелей, все набраны пучками проводов в индивидуальной оплетке с тиснением под тканевую оплетку, выглядят замечательно. В корпусе при подключении можно использовать комплектные холдеры для эстетичной укладки.
Провода достаточно мягкие, гибкие, набор коннекторов оптимален для любой сборки.
- АТХ 24 пин кабель 610 мм
- Два кабеля CPU 4+4 пин 700 мм
- Три кабеля PCI-E 6+2 пин 750 мм
- Кабель PCI-E 12+4 пин 700 мм
- Два кабеля SATA 400+150 мм
- Два кабеля SATA500+150+150+150 мм
- Кабель Molex 4-пин 450+120+120 мм.
Внешний вид

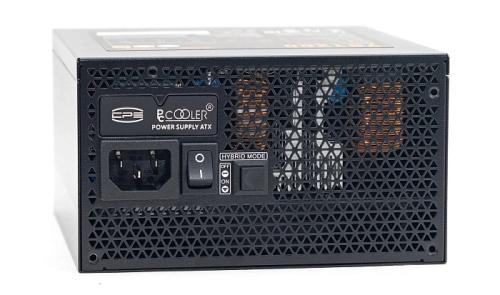

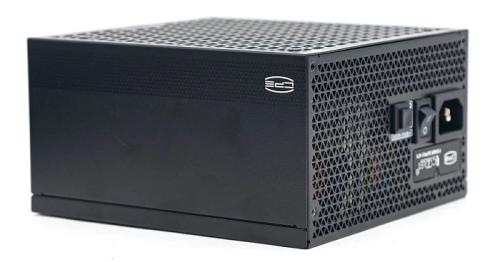

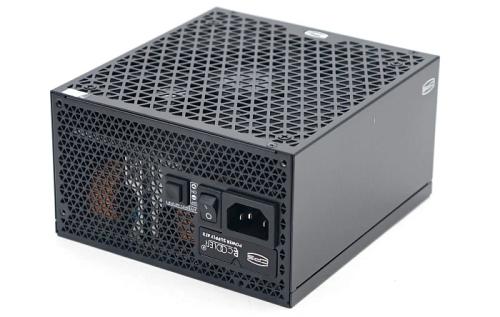

Корпус длиной 160 мм имеет оригинальную вентиляционную перфорацию. С лицевой стороны мелкие отверстия в виде треугольников, собранных в ромбики по диагонали, образуют интересную визуально картину. Над сетевой вилкой металлический рельефный шильдик с логотипом бренда, кроме тумблера включения имеется кнопка включения гибридного режима работы вентилятора.
По бокам краской нанесена декоративная полоса из черных треугольников с белым логотипом.
Снизу более крупные перфорации с тем же рисунком, как и на лицевой стороне. На одном из винтов гарантийная наклейка.
Сверху корпуса наклейка с информацией о продукте, упоминается ОЕМ производитель.

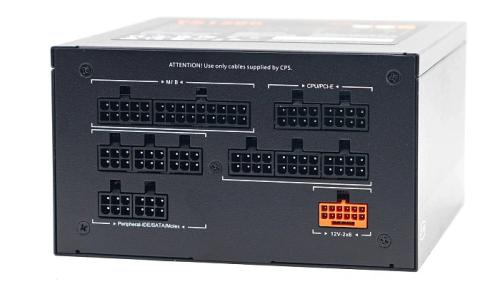

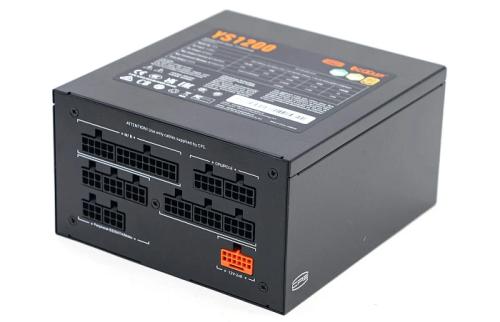

С тыльной стороны в три ряда коннекторы для подключения модульных кабелей, коннектор 12V-2×6 выделен оранжевым цветом. Все разъемы сгруппированы и подписаны. Можно подключить все комплектные кабели.
Планка на задней панели съемная, крепится на пять винтов, что упрощает сборку изделия.
Вентилятор

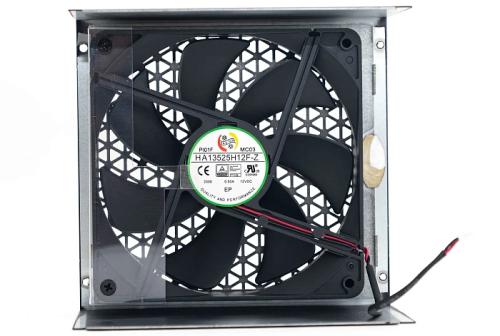

Для охлаждения комплектующих установлен вентилятор диаметром 135-мм, модель – HA13525H12F-Z на гидродинамическом подшипнике.
Работает в двух режимах: активный при любой нагрузке, полупассивный до нагрузки в 400 Вт. Даже на максимальных оборотах уровень шума остается в комфортных пределах. При низких оборотах его можно назвать бесшумным.
Схемотехника

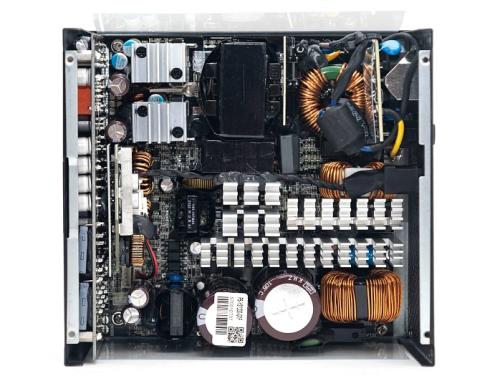

Собран блок на ОЕМ платформе Seasonic Vertex Gold. Топология полный мост с LLC резонансным преобразователем в первичной части, синхронный выпрямитель с DC-DC преобразователями во вторичной части.

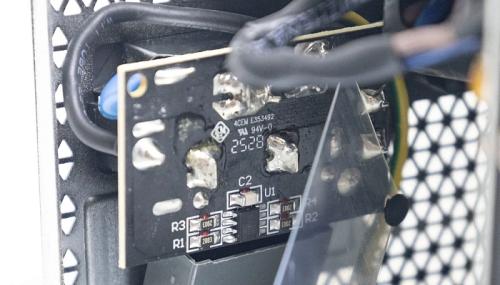

На входной вилке размещается плата с элементами фильтра: два Y-конденсатора и один Х-конденсатор, на плате находится схема из контроллера с резисторами для разрядки конденсаторов. Плата закрыта диэлектрической накладкой.
Вторая часть фильтра состоит из двух Y-конденсаторов, одного Х-конденсатора и двух дросселей (один размещен вертикально, второй – горизонтально).
Здесь же установлен плавкий предохранитель в термоусадке и варистор, термистор с реле, так же входящие в защиту, на другом углу платы.
Два диодных моста выпрямителя на собственном габаритном радиаторе.

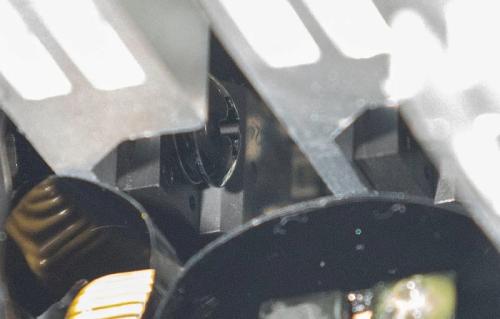

Рядом второй радиатор с элементами APFC, два мосфета Infineon 6R099P6 (650В, 24А) и диод C3D10060 (600В, 10А). За ним крупный дроссель.
Третий и четвёртый радиатор отводят тепло от четырех ключей преобразователя Infineon 60R180P7 (650В, 18А).
Контроллера два: для APFC CM6500UNX и для преобразователя CU6901VPA.

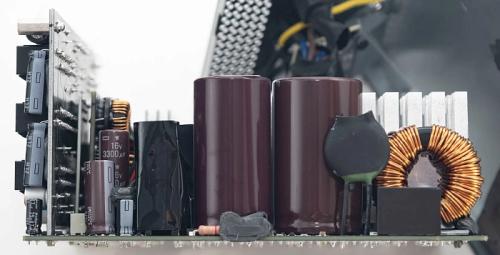

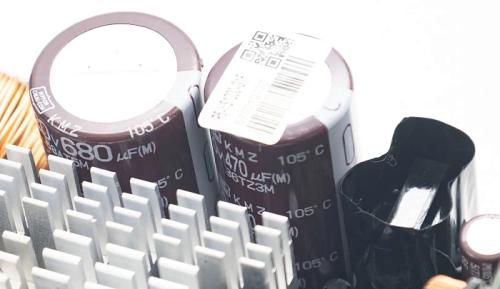

Два японских высоковольтных конденсатора Nippon Chemi-Con: один ёмкостью 680 мкФ, второй – 470 мкФ. Оба из высокотемпературной серии 105°С.

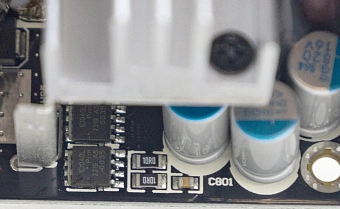

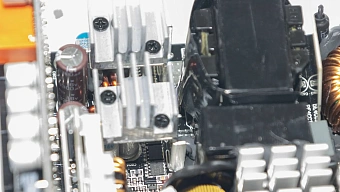

Линия +12В формируется восемью мосфетами с маркировкой 1D040L; это – Nexperia PSMN1R0-40YLD (40В, 280А). Тепло от них отводят два Г-образных радиатора с крупным «козырьком».

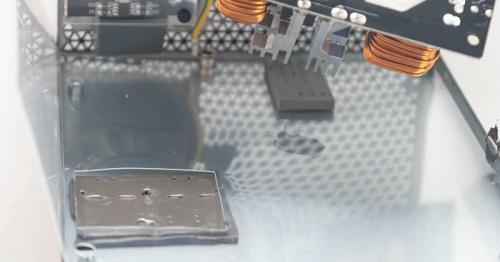

С обратной стороны платы на этой зоне имеется термопрокладка, отводящая тепло на корпус. Еще одна термопрокладка на зоне выпрямителей переменного тока.

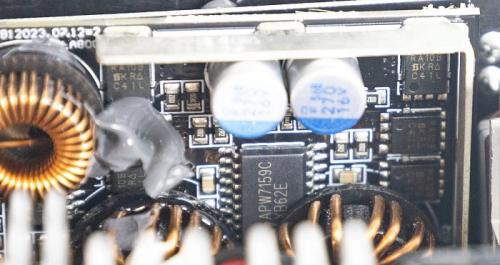

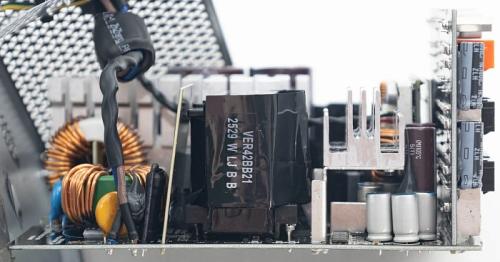

Рядом вертикальная плата с DC-DC преобразователями вторичных линий. На ней дроссели, твердотельные конденсаторы, шесть мосфетов с маркировкой RA10B и контроллер APW7159C.

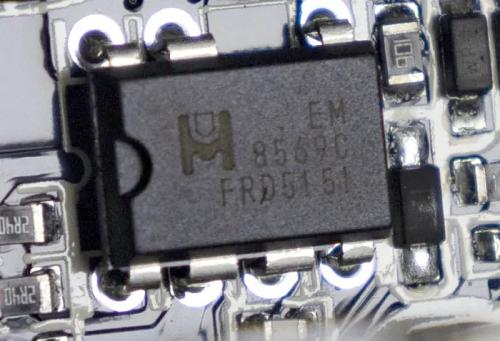

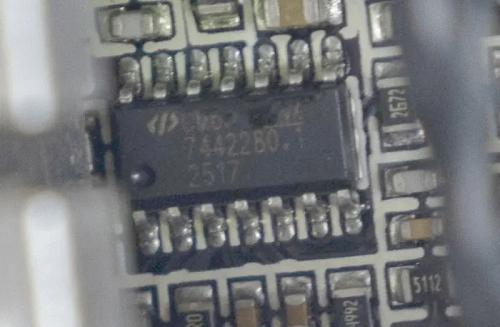

В дежурном питании ШИМ контроллер EM8569С. Супервизор установлен Weltrend WT7527RA. Контроллер Nuvoton M031FB0AE управляет работой вентилятора.

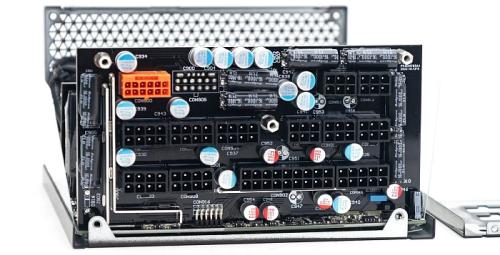

В фильтрах японские электролитические конденсаторы Rubicon и Nippon Chemi-Con. Часть на модульной плате, здесь же твердотельные конденсаторы.

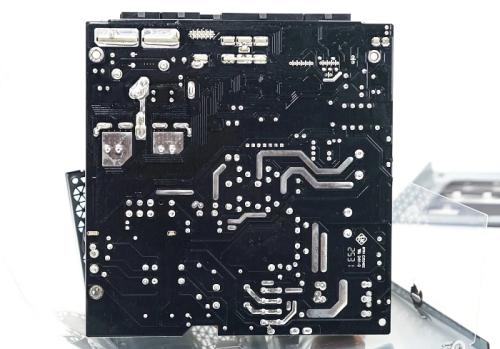

С обратной стороны платы хорошее качество пайки и монтажа, дорожки усилены припоем, вся поверхность покрыта лаком.
Тестирование
Методика
Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

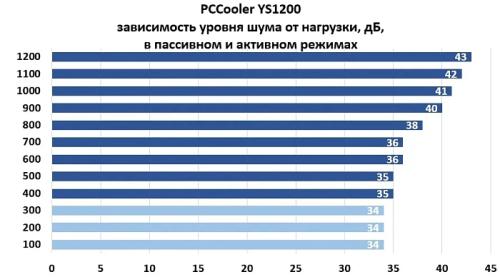

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Gold – общий КПД от 89 до 91% на всем диапазоне нагрузок.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты

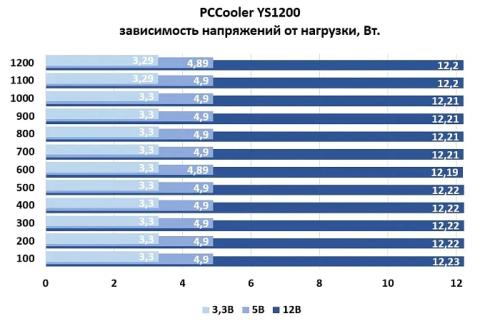

Напряжения по всем линиям стабильные, изменения минимальные, регулировка ступенчатая, после нагрузки в 50% напряжения вновь повышаются после просадки.
Линия +12В изначально завышена почти до 2%, но проседает максимум на 0,04В.
Линия +5В занижена на 2%, просадка всего на 0,01В. Линия +3,3В самая стабильная, практически на всей нагрузке в пределах номинального значения, просадка на 0,01В.

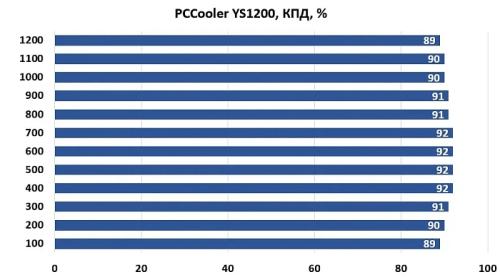

Уровень КПД высокий, вписывается в стандарты на всем диапазоне нагрузок.

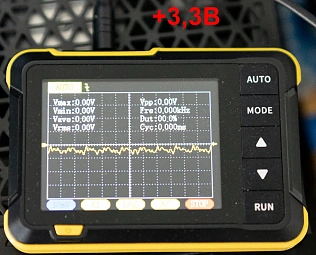

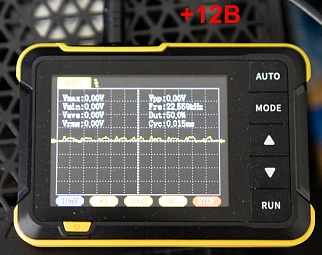

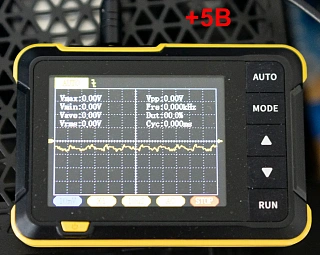

Пульсации по всем каналам минимальные, в пределах 10 мВ на максимальной нагрузке.
Конкуренты
Блок питания YS1200 на момент написания обзора стоил от 13 000 до 14 000 рублей. За эту стоимость достаточно много предложений такой же мощности, имеются модели как дешевле, так и дороже. Более дешевые варианты, как правило, оснащены не полностью японскими конденсаторами и собираются на более бюджетных комплектующих.
Более дорогие варианты практически ничем не отличаются от YS1200 в лучшую сторону, и здесь уже вполне уместно сэкономить, купив именно эту модель.
ADATA XPG Core Reactor II 1200W Gold, платформа CWT CSZ с полностью японскими конденсаторами, но без кнопки гибридного режима работы вентилятора.
LIAN LI EDGE GOLD 1200W, платформа Helly, высоковольтные конденсаторы немецкие, остальные Ltec, кнопки переключения режимов работы вентилятора нет.
DEEPCOOL GamerStorm PN1200M, платформа CWT CSZ, конденсатор высоковольтный TK, остальные ChengX, переключателя режимов работы вентилятора нет.
Заключение
Если мощность 1200 Вт востребована, то вполне можно присмотреться к модели PCCooler YS1200. За вполне приемлемую цену вы получите сборку на платформе от известного производителя Seasonic, на комплектующих не экономили: японские конденсаторы, мосфеты от известных брендов, популярные контроллеры.
Под нагрузкой поведение стабильное, напряжения, энергоэффективность и пульсации – все в норме. Поведение вентилятора относительно тихое, имеется полупассивные режим, переключаемый кнопкой на постоянно активный.
Кабели с интересным модным дизайном, калибр проводов на нагружаемых линиях – 16AWG, в комплекте имеются холдеры для укладки проводов.
Плюсы:
- Платформа Seasonic;
- Рейтинг Cybenetics Gold;
- Полностью японские конденсаторы;
- Качество сборки;
- Кнопка переключения режимов работы вентилятора;
- Отличная стабилизация напряжений;
- Низкие пульсации;
- Конкурентноспособная стоимость;
- В комплекте холдеры для укладки проводов;
- Гарантия – 12 лет от производителя.
Минусы:
- Не выявлено.
