Блок питания компактного формата SFX длиной 10 см, высокой мощности с сертификатом 80 PLUS Gold и кабелем 12V-2×6.
В компактных корпусах можно собирать достаточно мощные игровые сборки и для этого понадобится блок питания формата SFX с поддержкой современного коннектора 12V-2×6 для питания видеокарт.
Именно такой блок выпускает компания Lian Li – модель SFX SP850 обновилась до второй версии. Блок сертифицирован по стандарту 80 PLUS Gold, поддерживает современные стандарты ATX 3.1 и PCI-E 5.1, имеет полностью модульную конструкцию и гарантию 10 лет.
Технические характеристики
Габариты | 100×63,5×125 мм |
Стандарты | АТХ 3.1, PCI-E 5.1 |
Сертификат | 80 PLUS Gold |
Мощность | 850 Вт |
Вентилятор | 92 мм, на гидродинамическом подшипнике, полупассивный режим |
Гарантия | 10 лет |
Нагрузочные характеристики
AC input | 100-240Vac 60-50Hz 10-5A | ||||
Rated output voltage | +5V | +3.3V | +12V | +5Vsb | -12V |
Rated output current | 20A | 20A | 70A | 3A | 0.3A |
Rated combined wattage | 100W | 840W | 15W | 3.6W | |
Total output wattage | 850W | ||||
Упаковка и комплектация

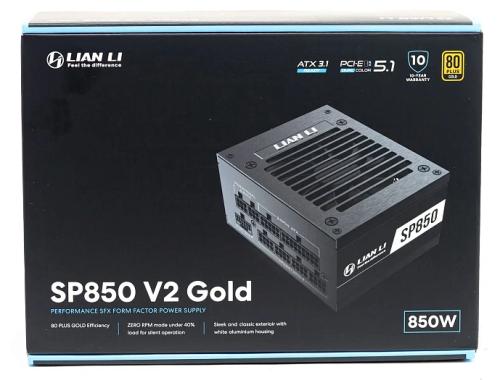

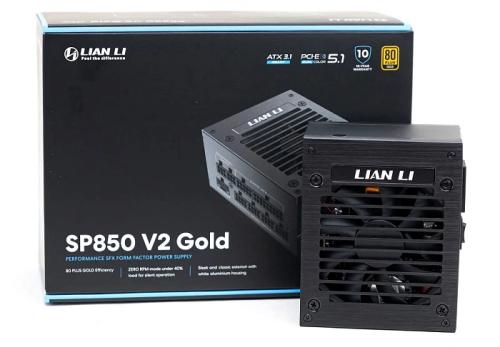

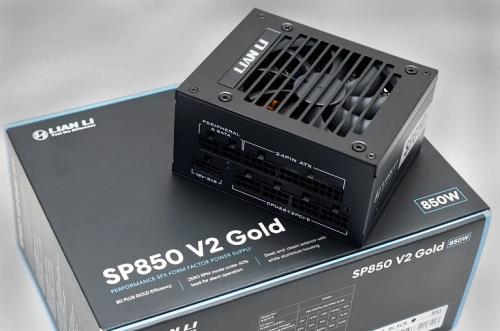

Картонная коробка черного цвета, на лицевой стороне изображение блока питания, наименование модели, указание стандартов и срока гарантии.
С тыльной стороны подробные технические характеристики, описание кабелей и коннекторов.
На торцах описание преимуществ, графики КПД и поведения вентилятора, а также нагрузочные характеристики.
В коробке блок упакован в целлофан, зафиксирован демпферами. Модульные кабели также упакованы в целлофан и тканевый мешочек. Кроме обычных винтов крепления и сетевого кабеля, в комплекте имеется набор холдеров для укладки кабелей.

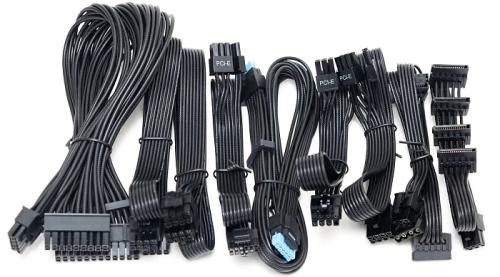

Кабели и коннекторы
Холдеры в комплекте могут оказаться не востребованы, провода в индивидуальной оплетке только у кабеля АТХ 24 пин. Все остальные кабели в виде плоских шлейфов. В предыдущей версии этого БП в комплекте были кабели в виде пучков проводов, но там в комплект холдеры не уложили.

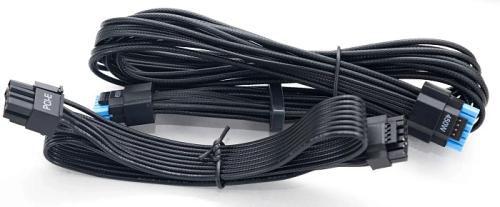

С коннектором 12V-2×6 два кабеля. Один подключается к соответствующему разъему на блоке питания, у него голубой цвет той части коннектора, которая вставляется в гнездо, и маркировка 450 Вт. Второй кабель с этим коннектором подключается через один разъем 6+2 пин.
В комплекте по два кабеля с одним разъемом для питания CPU 4+4 пин и 6+2 пин PCI-E.

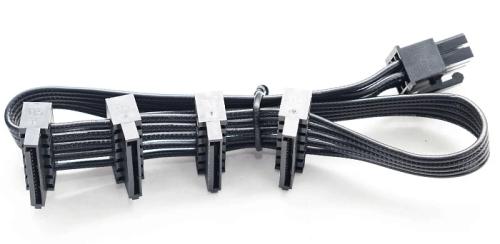

Для питания периферии два кабеля, один с четырьмя SATA коннекторами на небольшой дистанции друг от друга.
Провода калибром 18AWG, кроме кабеля с коннекторами 12V-2×6, там провода 16AWG.
Внешний вид
Корпус длиной 10 см – это минимум для SFX блоков. Нижняя панель закрыта крышкой из алюминия с продольными узкими вентиляционными прорезями и блестящим рельефным логотипом.
По бокам наклейки с логотипом и указанием мощности модели, также выпускается модель на 750 Вт.

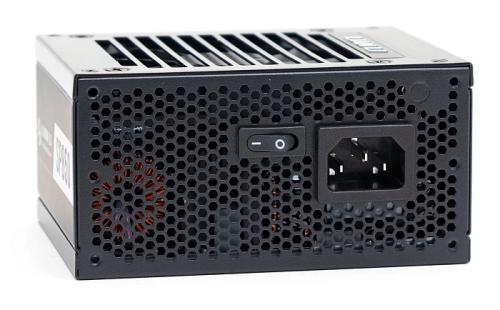

Спереди сетевая вилка и узкий тумблер включения, кнопки переключения режимов работы вентилятора здесь нет.
Сверху корпуса наклейка с нагрузочными характеристиками, наименованием модели и её серийным номером. Здесь же указан ОЕМ производитель Helly Technology (Guangzhou) Co., LTD.

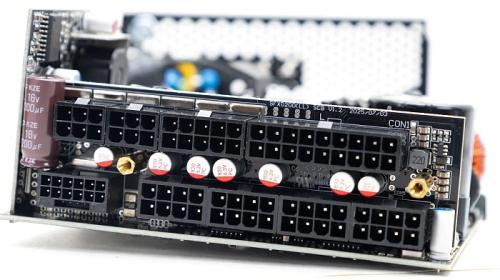

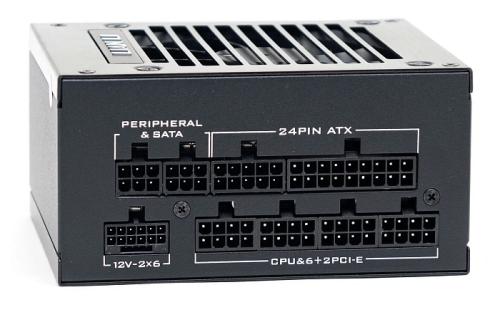

С тыльной стороны в два ряда разъемы для модульных кабелей. Четыре 8-пин разъемов, два по 6-пин, два для АТХ кабеля и один 12+4 пин.
Охлаждение

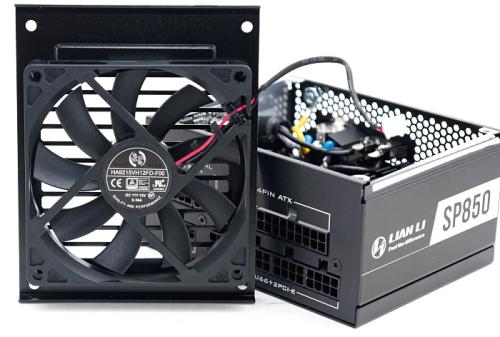

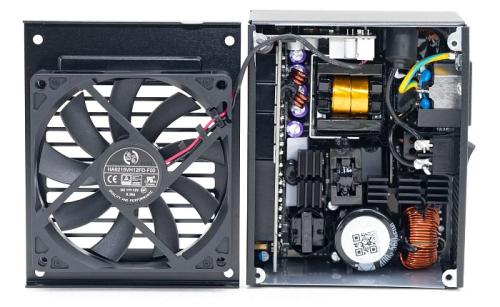

Вентилятор во второй версии поменяли, теперь здесь установлен девятилопастный HA9215VH12FD-F00 производства Hong Hua на основе гидродинамического подшипника FDB (Fluid Dynamic Bearing).
Работает вентилятор в полупассивном режиме, его запуск зависит от температурного режима. В нашем стенде старт был на нагрузке 900 Вт, но при длительной работе он может происходить раньше (на 600 Вт). При снижении нагрузки резкая остановка не происходит, вентилятор продолжает длительно вращаться на низких оборотах.

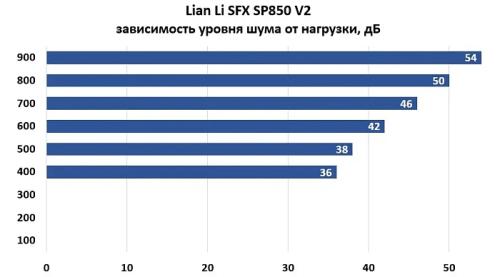

На старте обороты сразу высокие с уровнем шума 54 дБ. При снижении температур комплектующих обороты начинают снижаться. На низких оборотах вентилятор относительно тихий.
Схемотехника
В основе блока питания лежит платформа Helly SFX0200, версия – 1.3, дата указана 2025.06.01.

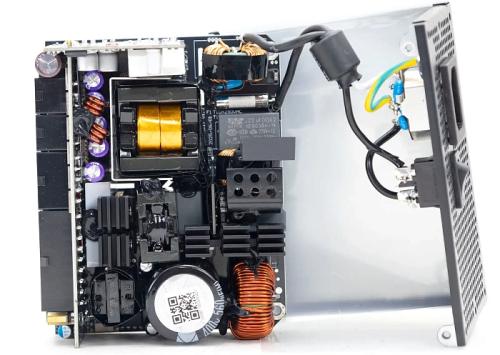

Топология полумоста с LLC преобразователем, синхронный выпрямитель и DC-DC преобразователи во вторичной части.

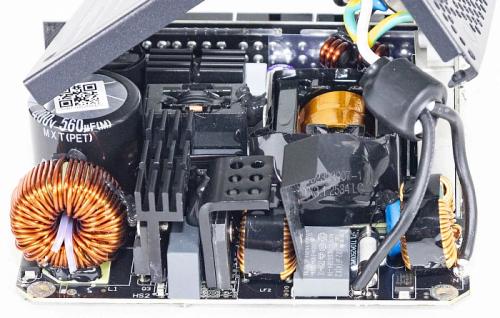

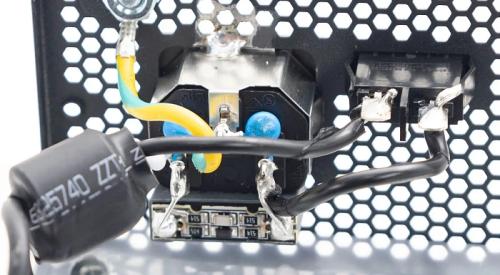

Первое звено фильтра на входной вилке: два Y-конденсатора, один Х-конденсатор, на котором размещена схема разрядки конденсаторов.

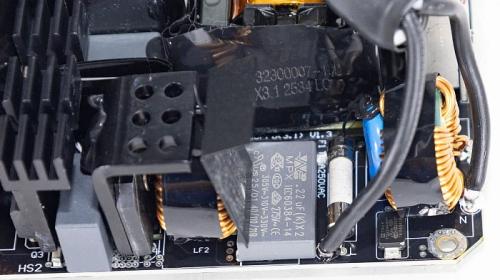

Второе звено на основной плате: еще один Х-конденсатор, два SMD Y-конденсатора (один с обратной стороны платы) и два дросселя, к одному из них приклеен угловой радиатор.
Для защиты самого БП имеется варистор, предохранитель и термистор. С обратной стороны находится мосфет SRC60R075B (600В, 21,5А), также входящий в схему защиты.
Расположение элементов плотное, рассмотреть маркировку всех нет возможности. Диодный мост на собственном радиаторе, маркировку не видно.
Через конденсатор сразу второй радиатор. На нем два мосфета APFC Infineon C60R099F13 (600В, 30A) и диод с маркировкой G3S06510A (650В, 10А). Контроллер APFC на вертикальной плате закрытой пленкой.

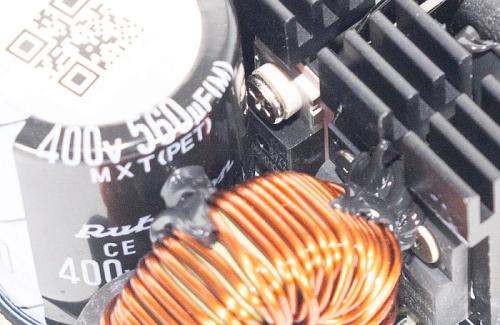

Высоковольтный конденсатор установлен Rubycon (400В, 560 мкФ, 85°С).

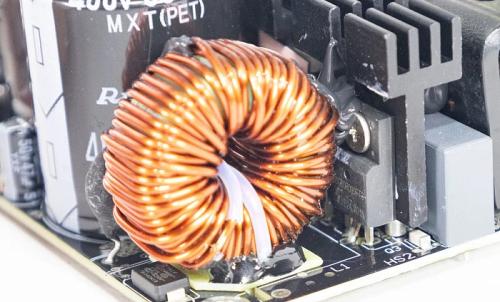

За дросселем LLC находится радиатор с ключами преобразователя, маркировку не видно. Рядом где-то за диэлектрической накладкой прячутся контроллер преобразователя и супервизор. У предыдущей версии БП были установлены CM6901T6X и GR8313.

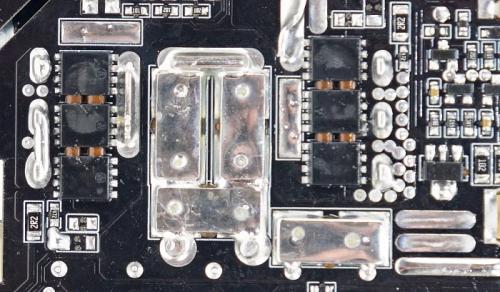

Возле основного трансформатора узкий П-образный радиатор, отводящий тепло от мосфетов линии +12В (они распаяны с обратной стороны платы). Здесь шесть транзисторов HUAYI HYG009N04 (40В, 200А).

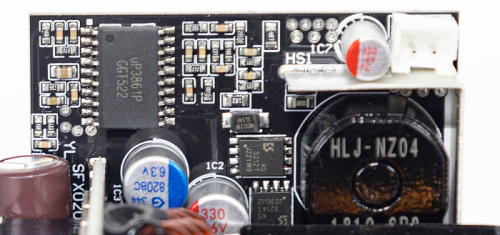

Вертикальная плата DC-DC преобразователя; на ней дроссели, твердотельные конденсаторы, контроллер uP3861P и мосфеты: два KS 3212T (30В, 12А) и два KS 3214T (30В, 14А).

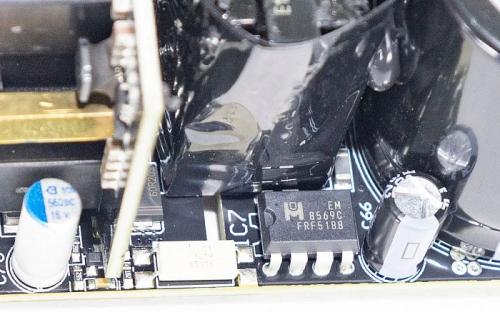

За дежурное питание отвечает контроллер EM8569C. Он находится возле трансформатора дежурки, здесь же конденсатор Rubycon на 47 мкФ.
В фильтрах электролитические и полимерные конденсаторы.

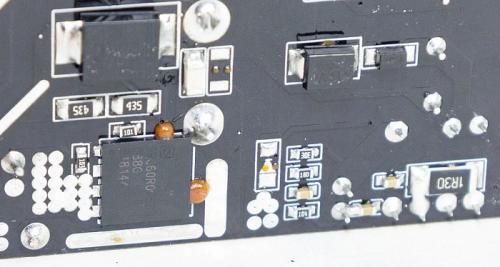

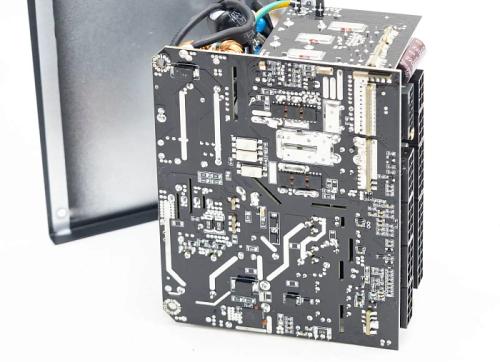

С обратной стороны платы качественная пайка, дорожки усилены припоем, в текстолите прорези, разделяющие высоковольтную и низковольтные зоны, плата покрыта диэлектрическим лаком.
Тестирование
Методика

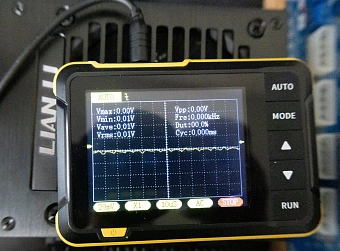

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.
Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты

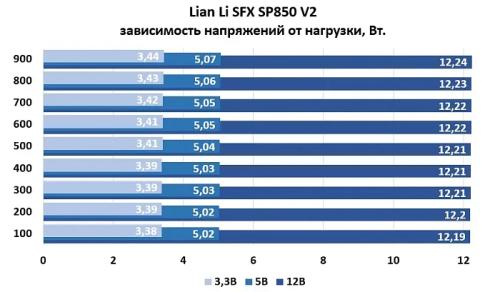

Линия +12В завышена относительно номинального значения на 1,5%, с ростом нагрузки напряжения увеличиваются до 2%, изменения на 0,05В.
Линия +5В под нагрузкой увеличивает напряжение на 0,05В, изменения менее 1,5%.
Линия +3,3В изначально завышена более 2% и под нагрузкой еще растет. Максимальное отклонение до 4%. Это в рамках стандарта, но можно было отрегулировать линию более точно, стабильность хорошая, изменения всего на 0,05В.

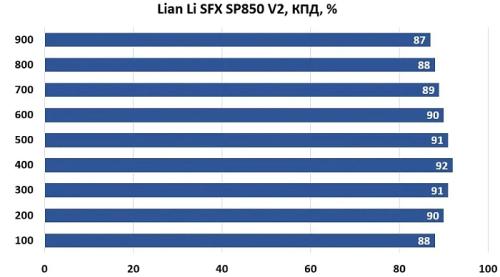

Уровень КПД вписывается в стандарт, лишь на максимальной нагрузке показатель ниже на один процент, что вписывается в погрешность измерений.

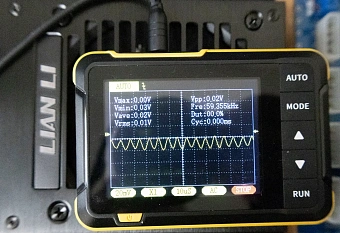

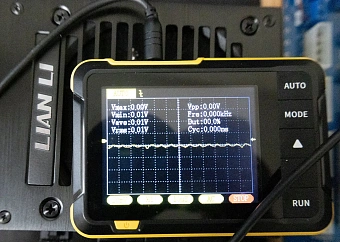

Пульсации низкие, в рамках стандарта. Линия +12В всего 20 мВ, а вторичные линии менее 10 мВ. Это очень хорошие показатели.

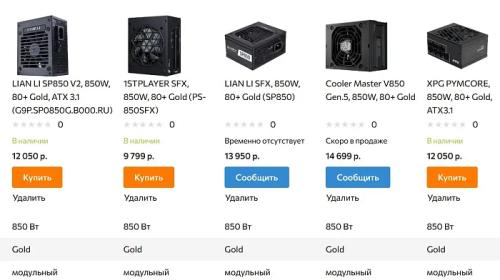

Конкуренты
Среди моделей с сертификатом 80 PLUS Gold и поддержкой коннектора 12+4 пин конкурентов буквально единицы. Блоки питания формата SFX мощностью 850 Вт чаще бывают с сертификатом 80 PLUS Platinum и стоят при этом значительно дороже.
Основные конкуренты:
1STPLAYER SFX, 850W, 80+ Gold
FSP Dagger PRO PCI-E 5.0 850W
Thermaltake Toughpower SFX 850W Platinum
Единственный минус – модель V2 только появилась на рынке и её пока сложно найти в продаже.
Заключение
Вторая версия блока питания SFX SP850 немного отличается от своего предшественника, это заметно даже по его меньшей стоимости.
В версию V2 добавили разъем 12+4 пин вместо кабеля переходника. Немного изменили вид самих кабелей.
На первый взгляд схемотехника не изменилась. Всё то же ОЕМ исполнение, но немного поменялись мосфеты и конденсаторы, кроме высоковольтного. При этом немного снизился КПД и стабильность напряжений под нагрузкой. Пульсации остались столь же низкие. Замена вентилятора не пошла на пользу, новый стал более шумным под нагрузкой, но активный режим запускается немного позже, чем у предшественника.
Конкуренция невысокая, поэтому данная модель обязательно найдет своего покупателя, желающего сэкономить. В целом блоки питания SFX формата стоят дороже идентичных полноразмерных вариантов.
Плюсы:
- Приемлемая стоимость;
- Внешний вид;
- Наличие двух коннекторов 12V-2×6;
- Полупассивный режим работы вентилятора;
- Полная модульность;
- Хороший набор кабелей и коннекторов;
- Японский высоковольтный конденсатор;
- Низкие пульсации;
- Стабильные напряжения;
- 10 лет гарантии.
Минусы:
- Вентилятор шумный на высокой нагрузке;
- Канал +3,3В завышен на 4% под нагрузкой.
