Блок питания с оригинальным дизайном корпуса, высокой мощностью, сертификатом Gold, на платформе Seasonic.
Модель блока питания YS1000 от бренда PCCooler может на равных конкурировать с современными моделями блоков питания от популярных брендов. И не за счет более низкой стоимости, как это обычно бывает, а из-за использования платформы от известного бренда Seasonic с качественной элементной базой: все японские конденсаторы, известные производители мосфетов, гибридный режим и тихая работа вентилятора.
Дизайн кабелей в индивидуальной оплетке, в комплекте холдеры для их эстетичной организации. Гарантия 12 лет, как от производителя, так и от продавца.
Технические характеристики
Модель | P5-YS1000-G1FFBK1-EU |
Длина корпуса | 160 мм |
Стандарты | АТХ 3.1, PCI-E 5.1 |
Сертификаты | 80 PLUS Gold, Cybenetics Gold |
Вентилятор | 135 мм, FDB, гибридный режим |
Гарантия | 12 лет |
Нагрузочные характеристики
AC input | 100-240Va, 50-60Hz, 13A | ||||
DC output | +3.3V | +5V | +12V | -12V | +5VSB |
Max output current | 25A | 25A | 83A | 0.3A | 3A |
Max combined wattage | 125W | 996W | 3.6W | 15W | |
Total output | 1000W | ||||
Упаковка и комплектация

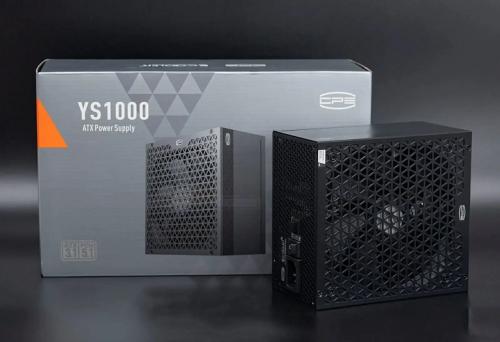

Блок питания поставляется в серо-черной картонной коробке. На лицевой стороне расположено изображение блока и пиктограммы сертификатов и стандартов.
С тыльной стороны – подробное техническое описание, информация о производителе, серийный номер изделия.

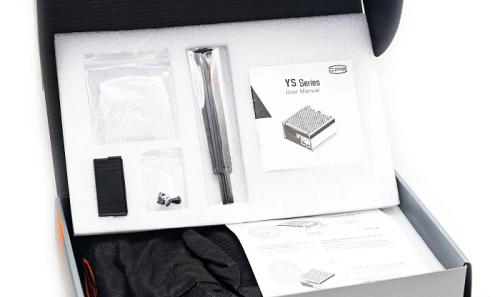

В коробке демпферы из вспененного полиуретана. Сверху вставка с ячейками под комплект: стяжки на липучках, винты крепления, холдеры из прозрачного пластика, ключ для автономного запуска, бумажная инструкция.
В коробке в тканевых мешках сам блок питания и набор модульных кабелей.
Кабели и коннекторы
В комплекте двенадцать кабелей. Все в виде жгутов проводов с индивидуальной пластиковой оплеткой с тиснением под тканевую плетенку.
Коннектор 12V-2х6 промаркирован как 600W. Коннекторы SATA на двух кабелях прямые, на двух кабелях угловые.
- АТХ 24 пин кабель 610 мм
- Два кабеля CPU 4+4 пин 700 мм
- Три кабеля PCI-E 6+2 пин 750 мм
- Кабель PCI-E 12+4 пин 700 мм
- Два кабеля SATA 400+150 мм
- Два кабеля SATA500+150+150+150 мм
- Кабель Molex 4-пин 450+120+120 мм
Внешний вид

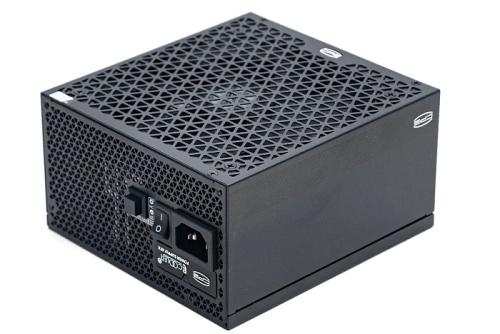

Корпус окрашен в черный цвет, длина – 160 мм (привычнее более короткие корпуса, даже такой высокой мощности). По бокам полоски с рельефом, также в виде треугольников.

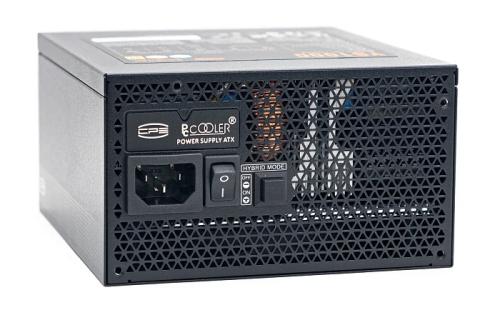

С лицевой стороны мелкая перфорация в виде треугольных отверстий. Над вилкой вставка с логотипом бренда. Рядом с вилкой тумблер включения и кнопка переключения режимов работы вентилятора (Hybrid mode).
С нижней стороны вентиляция в виде треугольников, но большего размера, чем спереди. На краю значок с логотипом, на одном из винтов гарантийная наклейка.
На верхней панели наклейка с информацией о модели и таблицей с нагрузочными характеристиками.
Имеется упоминание о ОЕМ производителе Sea Sonic Electronics Co., Ltd.
С тыльной стороны в три ряда расположились разъемы для подключения модульных кабелей. Можно подключить все двенадцать комплектных кабелей. Разъем 12V-2х6 оранжевый.

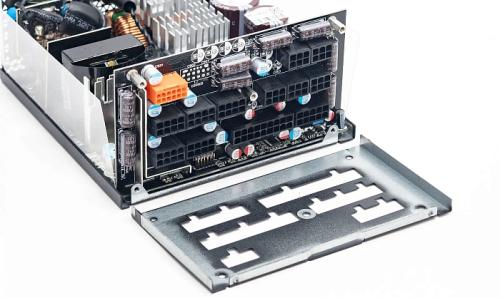

Панель корпуса, закрывающая разъемы, снимается отдельно, что облегчает разборку изделия.
Охлаждение

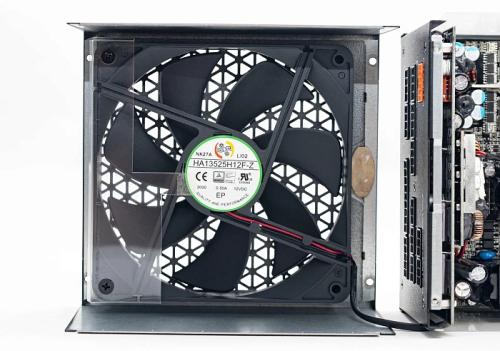

Вентилятор установлен HA13525H12F-Z на гидродинамическом подшипнике.

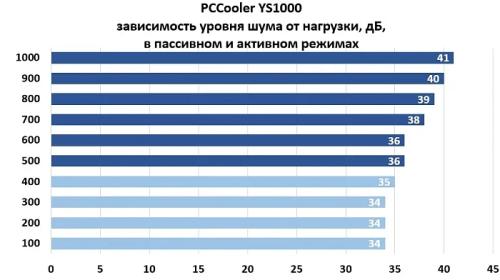

В полупассивном режиме он запустился при нагрузке на тестовом стенде 400 Вт. Работает очень тихо, практически бесшумно. С ростом нагрузки обороты растут, но уровень шума находится в комфортных пределах, максимально до 41 дБ.
Схемотехника
В основе модели используется ОЕМ платформа Seasonic Vertex Gold. Полный мост с LLC резонансным преобразователем, синхронный выпрямитель с DC-DC преобразователями.
На входной розетке плата с первым звеном фильтра: два Y-конденсатора и один Х-конденсатор, также здесь имеется схема для разрядки конденсаторов при выключении блока питания.
В углу основной платы вторая часть фильтра: два Y-конденсатора, один Х-конденсатор и два массивных дросселя.
Для защиты блока питания установлен плавкий предохранитель в термоусадке, варистор, термистор с реле.
Массивный радиатор отводит тепло от двух диодных мостов выпрямителя, маркировку не видно.
Следующий длинный радиатор охлаждает силовые элементы APFC: два мосфета GPT18N50DG (500В, 18А) и диод C3D08060 (600В, 8А).
Еще два радиатора с ключами преобразователя, те же GPT18N50DG, четыре штуки.
Между радиаторами контроллер APFC CM6500UNX. Для преобразователя используется контроллер CU6901VPA.
Высоковольтных конденсатора два, оба Nippon Chemi-Con: один на 560 мкФ, второй на 330 мкФ; из высокотемпературной серии 105°С.
Возле основного трансформатора шесть мосфетов линии +12В с маркировкой 1D440L – это Nexperia PSMN1R4-40YLD (40В, 240А), возле них тонкие радиаторы.
На вертикальной плате DC-DC преобразователи, по контуру платы небольшой радиатор.
На плате шесть мосфетов с маркировкой 4D030L – это также Nexperia PSMN4R0-30YLD (30В, 95А), контроллеров не видно.

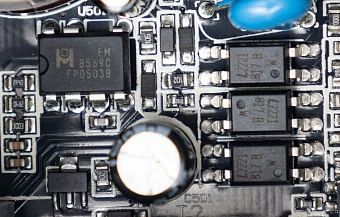

В дежурном питании ШИМ контроллер EM8569С. Супервизор установлен Weltrend WT7527RA.
В фильтрах японские конденсаторы Nichicon и Nippon Chemi-Con, твердотельные конденсаторы.
Под модульной платой находится контроллер Nuvoton M031FB0AE, регулирующий поведение вентилятора.

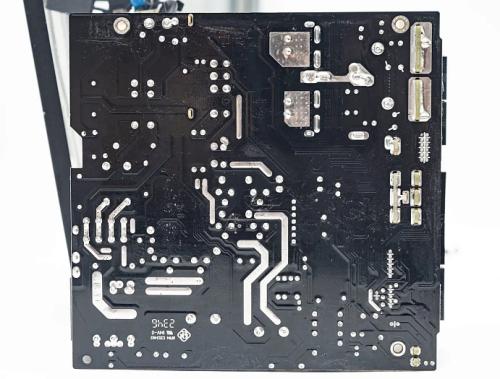

С обратной стороны платы аккуратный монтаж, дорожки усилены припоем, плата покрыта диэлектрическим лаком.
Между платой и корпусом находится термопрокладка, отводящая тепло от зоны, где размещены мосфеты линии +12В.
Тестирование
Методика
Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.
Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Gold – общий КПД от 89 до 91% на всем диапазоне нагрузок.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты
Канал +12В завышен на 2%, напряжение вначале снижается, с половинной нагрузки опять немного повышается и далее опять снижается. Такая волнообразная регулировка напряжения заявлена на сайте производителя (Dynamic Voltage Output).
Канал +5В снижается под нагрузкой линейно, до -2%.
Канал +3,3В также снижается, но незначительно, всего на ±0,01В от номинального значения.
Уровень КПД высокий, вписывается в заявленные стандарты, высокий на начальной половине нагрузок, и снижается во второй половине.

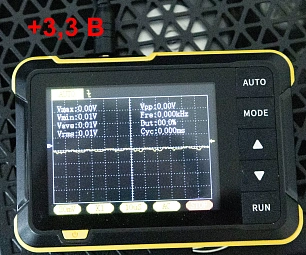

Пульсации на всех каналах очень низкие, в пределах 10 мВ.
Конкуренты
Моделей блоков питания мощностью 1000 Вт в ценовом диапазоне 13 – 14 000 достаточно много, у всех известных брендов имеются свои качественные варианты. Конкурировать в этих условиях сложно, и платформа Seasonic – это хороший козырь для YS1000.
DEEPCOOL GamerStorm PN1000M – платформа CWT CSZ, высоковольтный конденсатор ТК на 820 мкФ, в фильтрах китайские конденсаторы.
XPG Core Reactor II 1000W – платформа CWT CSZ, японские высоковольтные конденсаторы на 560 мкФ и 470 мкФ, нет полупассивного режима работы вентилятора.
MSI MPG A1000G PCIE5 – платформа CWT CSZ, высоковольтный конденсатор Nippon Chemi-Con на 820 мкФ.
Lian Li SX1000P – ОЕМ платформа Zhong Yuan Power, высоковольтный конденсатор Nichicon на 820 мкФ, сертификат Platinum, цена 12000 руб.
Заключение
Модель блока питания PCCooler YS1000 может быть интересна, прежде всего своей платформой от известного бренда Seasonic.
Во всем остальном это типичный представитель с поддержкой современных стандартов, гибридным режимом работы вентилятора, полной модульностью.
В тестах мы видим хорошую стабильность напряжений, высокий КПД, низкие пульсации, тихую работу вентилятора.
Схемотехника на основе качественных комплектующих, с полностью японскими конденсаторами, без явной экономии на элементной базе.
Конкурентов у данной модели много, в том числе и по соотношению цены и качества.
Плюсы:
- Платформа Seasonic;
- Рейтинг Cybenetics Gold;
- Полностью японские конденсаторы;
- Качественное изготовление;
- Гибридный режим работы вентилятора;
- Стабильные напряжения;
- Низкие пульсации;
- В комплекте холдеры для укладки кабелей;
- Гарантия 12 лет от производителя.
Особенности:
- Длина корпуса 160 мм.
Минусы:
- Не выявлено.
