Обзор и тест блока питания Chieftec ATMOS CPX-850FC

Блок питания от Chieftec из новой линейки ATMOS с поддержкой ATX 12V 3.0 и PCIe Gen5, а также разъёмом 12VHPWR 600 Вт.

В сегменте блоков питания для ПК достаточно долго не было значимых изменений. Но с появлением последних поколений видеокарт с новым разъёмом питания 12VHPWR производители начали актуализировать линейки своей продукции, обновляя их моделями с поддержкой стандарта ATX 12V 3.0 и PCIe Gen5. Не осталась в стороне и компания Chieftec, представившая линейку ATMOS с блоками востребованной в конфигурациях с одним среднепроизводительным видеоадаптером мощностью 750 Вт и 850 Вт. В рамках обзора рассмотрена старшая (на момент публикации) модификация Chieftec ATMOS CPX-850FC мощностью 850 Вт и сертификатом 80 PLUS GOLD.

Спецификация

Нагрузочная таблица для CPX-850FC приведена как на коробке, так и на корпусе самого блока питания. При эксплуатации нагрузка на линии +3,3 В и +5 В не должна превышать в сумме 100 Вт, а ток должен быть не более 20 А на линию по отдельности. Этого достаточно компьютерам рабочего, домашнего или игрового профиля. Как и диктуют современные реалии, основной упор сделан на мощности линии питания +12 В, для которой заявлена мощность до 850 Вт.

Блок питания допускается подключать к электрическим сетям переменного тока с напряжением от 100 В до 240 В с частотой 50 Гц или 60 Гц. Соответственно, можно не переживать за стабильную работу, даже в сетях не очень хорошего качества, в которых возникает проседание напряжения ниже 230 В в периоды пиковой нагрузки.

Упаковка и комплектация

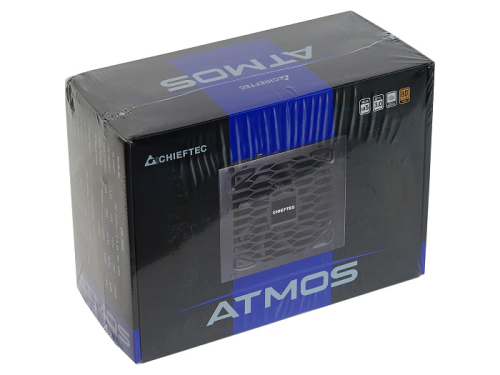

Chieftec ATMOS CPX-850FC продаётся в картонной коробке размером 32 (Д) x 23 (В) x 15,8 (Ш) см с оформлением фотореалистичного изображения самого устройства на чёрном фоне и обилием технической информации о нём на боковых гранях. Для сохранения товарного вида во время транспортировки коробка запаяна в прозрачный полиэтилен.

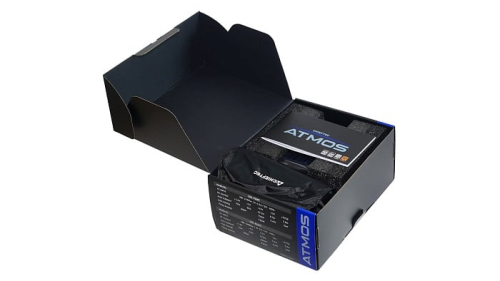

Внутри коробки блок питания в полиэтиленовом пакете вставлен в два защитных демпфера из вспененного материала. Все кабели из его комплекта аккуратно сложены в брендированную нейлоновую сумку. Первое время от неё исходит не особо приятный химический запах, но со временем он выветривается.

Комплектация Chieftec ATMOS CPX-850FC:

• Блок питания CPX-850FC;
• Брендированная сумка для кабелей с застёжкой на липучке;
• Набор модульных кабелей;
• Сетевой шнур питания с евровилкой;
• Буклет с иллюстрированной пользовательской многоязычной инструкцией (включая раздел на русском);
• Четыре крепежных винта чёрного цвета.

Внешний вид

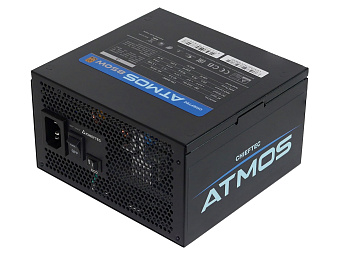

Дизайн Chieftec ATMOS CPX-850FC задан преимущественно рисунком перфорации с фирменным узором над вентилятором. Узнаваемости блоку питания добавляет и декоративная боковая наклейка с логотипом серии ATMOS.

В остальном внешний вид блока питания не сильно выделяется на фоне конкурентов с полностью модульной схемой кабелей, для которых отведена одна из боковых граней. Все разъёмы сгруппированы по типам и подписаны по назначению.

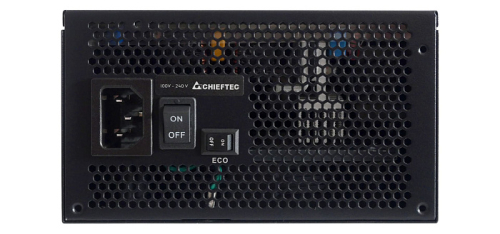

На противоположной боковой части корпуса блока питания сделана сетчатая перфорация, через которую нагретый воздух выгоняется вентилятором наружу. Здесь же размещены: входной разъём питания стандартного типа, тумблер включения и выключения питания, а также тумблер переключения режима работы вентилятора ECO.

Длинные боковые грани выглядят по-разному: на одной размещена наклейка с крупным логотипом серии ATMOS, вторая оставлена без оформления. В корпусах с открытым обзором на блок питания возможно сторона с наклейкой окажется не видна. Всё будет зависеть от ориентации блока вентилятором вниз или вверх.

На верхней части блока питания приклеен крупный стикер с техническими характеристиками, нагрузочной таблицей и штрих-кодом с серийными номерами. Над вентилятором, как уже было сказано выше применена перфорация корпуса с необычным рисунком из продолговатых шести и пятиугольников, характерным именно для этой модели от Chieftec.

Элементы подсветки в блоке питания не используются.

Кабельная система

Все провода блока питания Chieftec ATMOS CPX-850FC съёмные, поэтому условно модель относится к “полностью модульным”. Все разъёмы и штекеры на кабелях подписаны и отличаются по форме таким образом, чтобы случайно не подключить что-либо неправильно. Провода собраны в пучки и затянуты в защитную нейлоновую оплётку. Все элементы от отдельных проводков до коннекторов сделаны чёрными.

Из коробки всё находится в комплектной сумке. Её же удобно использовать для хранения неиспользуемых кабелей после окончательной сборки ПК.

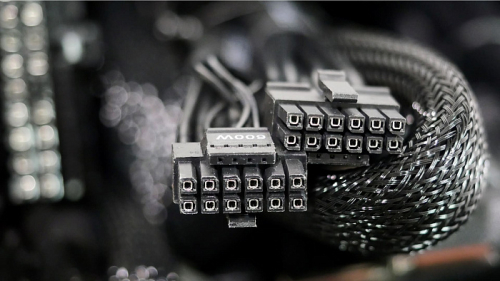

В комплекте с блоком питания используется один кабель с коннекторами нового типа — 12VHPWR мощностью 600 Вт, о чём на них сделана пометка на четырёхпиновом выступе. Итоговый список модульных проводов для модели на 850 Вт приведён в таблице ниже.

По сути все востребованные в современных ПК коннекторы питания на комплектных проводах имеются. Собрать с этим набором кабелей системный блок с одним высокопроизводительным видеоадаптером не составит труда. Количество MOLEX-штекеров можно назвать избыточным, они практически не используются в нынешних реалиях.

Схемотехника

Корпус блока питания собран из двух металлических П-образных частей, соединённых между собой пазами и четырьмя винтами. На одном из них приклеен гарантийный стикер. До истечения пятилетнего срока с момента покупки его желательно случайно не повредить.

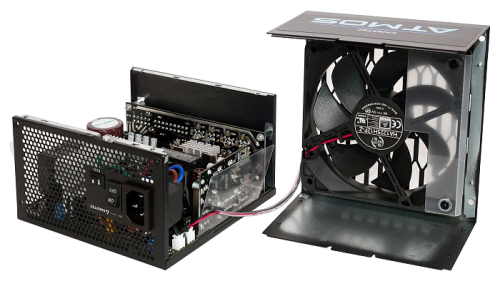

На одной половинке корпуса закреплён вентилятор, во второй размещено всё остальное. Соединение вентилятора с основной платой сделано через двухпиновый коннектор распространённого типа с пластиковой защёлкой.

В основе используется современное схемотехническое решение с активным корректором мощности, полномостовой топологией, резонансным преобразователем SRC и DC-DC-конвертерами во вторичных цепях. В цепях применены высококачественные конденсаторы японских брендов.

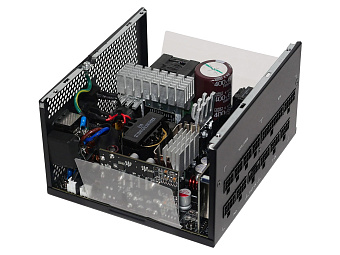

Компоновка внутри блока плотная с обилием небольших радиаторов охлаждения силовых элементов и вспомогательными вертикальными платами. Кабельные соединения во вторичных цепях и рядом с выходными разъёмами не используются, нагромождений нет и все силовые элементы хорошо обдуваются. Правда такое близкое размещение отдельных компонентов делает невозможным чтение их маркировки без выпаивания. Но обычного пользователя это никоим образом не заинтересует.

На входе блока питания распаян полноценный фильтр электромагнитных помех. Одна его часть (пара Y-конденсаторов и один X-конденсатор с припаянной к нему небольшой платой снятия остаточного заряда после выключения БП) навесным монтажом припаяна на внутренние контакты входного разъёма питания, а вторая часть размещена на основной плате с чёрным текстолитом и маркировкой PAD35 REV:C4. Соединение между ними выполнено впаянными толстыми проводами. Провода тумблера принудительного выключения БП и управления режимом ECO подключаются к основной плате через двухконтактные разъёмы.

Вторая часть EMI-фильтра, сглаживающая входные пульсации, распаяна на основной печатной плате и включает в себя: ещё два Y-конденсатора, пару индуктивностей, обмотанных чёрной изоляцией, и ещё один X-конденсатор. В качестве защиты на входе также присутствует предохранитель в керамическом корпусе.

Диодный мост построен на двух GBU1506U, для охлаждения которых применён “бутерброд” из пары алюминиевых радиаторов с дополнительным оребрением сверху.

Элементную базу активного корректора мощности (APFC) полностью не разглядеть, так как она распаяна элементами внутрь на отдельной плате (маркировка – AD01 PFC Rev:C1), спрятанной под рёбрами близлежащего радиатора. Слегка выглядывают только два высоковольтных мосфета Infinion 60R120P7 с обратной стороны радиатора.

Рядом установлен высоковольтный хороший электролитический конденсатор производства Nippon Chemi-Con. Его параметры: ёмкость – 680 мкФ, напряжение – до 400 В, рабочая температура – до 105°C. Ёмкости конденсатора достаточно для заложенного стандартом времени удержания.

Блок питания построен на полномостовой топологии, поэтому в качестве силовых ключей главного преобразователя используется четыре MOSFET-транзистора MagnaChip MDF18N50 (500В, 18А), управляемых SRC-контроллером CM6901T6, который распаян с обратной стороны платы и на котором зачем-то попытались затереть маркировку.

Для снижения потерь мощности основной трансформатор расположен максимально близко к транзисторам, формирующим линию +12 В.

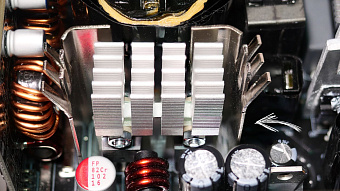

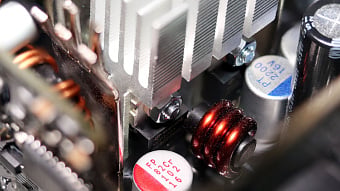

В синхронном выпрямителе используется четыре силовых транзистора MagnaChip MDP1723 (20В, 120А), охлаждаемых отдельным небольшим радиатором и закрытых с боков металлическими экранами.

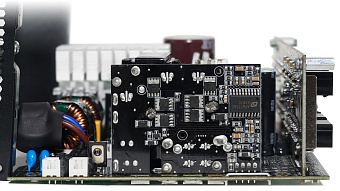

Плата PAD03D REV:C5 с DC-DC-конвертерами шин +3,3 В и +5 В размещена рядом. На ней применены две группы по три MOSFET-транзистора Nexperia PSMN4R0-30YLD (маркировка – 4D030L), управляемые двухканальным синхронным понижающим ШИМ-контроллером Anpec APW7159C.

Элементы цепи дежурного питания установлены так, что без выпаивания маркировку не прочесть.

В Chieftec ATMOS CPX-850FC реализован широкий спектр защитных механизмов:

• OPP — защита от перегрузки по суммарной мощности по всем каналам;
• OTP — защита от перегрева;
• OVP — защита от подачи повышенного напряжения;
• SCP — защита от короткого замыкания;
• SIP — защита от всплесков и бросков напряжения;
• UVP — защита от понижения напряжения в сети;
• OCP — защита от перегрузки по току.

Часть из них обеспечивает микросхема супервизора IN1S429I- DCG.

В различных участках схемы для фильтрации применены качественные электролитические конденсаторы известных брендов Nichicon и RubyCon, рассчитанные на работу при температуре до 105 °C, а также твердотельные, заведомо более надёжные аналоги.

Плата модульных разъёмов впаяна напрямую в основную плату, что хорошо с точки зрения отсутствия проводных соединений. На ней распаяно несколько фильтрующих конденсаторов рядом с наиболее нагружаемыми коннекторами.

С обратной стороны текстолит основной платы имеет зеленый цвет. Здесь в основном представлены различные соединительные дорожки, усиленные припоем, и несколько контролирующих микросхем и диодов.

Тестирование

Проверка блока питания Chieftec ATMOS CPX-850FC под нагрузкой проводилась на стенде с применением следующего оборудования:

Охлаждение и уровень шума

За охлаждение внутренних компонентов блока питания отвечает 120 мм вентилятор HONG HUA HA1225H12F-Z размером 120 x 120 x 25 мм. Из ключевых характеристик можно выделить максимальную скорость вращения 2300 оборотов в минуту, потребление до 0,58 А и FDB-подшипник. Эта модель вентиляторов встречается и в блоках питания топовых брендов, поэтому в течение пятилетнего гарантийного периода с ней не должно быть проблем.

В Chieftec ATMOS CPX-850FC производитель реализовал отключаемый тумблером режим полупассивного режима работы вентилятора:

• ECO ON — при низкой нагрузке вентилятор простаивает, а при повышении нагрузки приблизительно больше 30% (>255 Вт) плавно стартует, пропорционально поднимая скорость вплоть до максимальной нагрузки.
• ECO OFF — вентилятор вращается на низких оборотах всё время с момента старта блока питания, плавно повышая обороты в зависимости от увеличения нагрузки.

Даже при выключенном полупассивном режиме блок работает тихо, поэтому его включение может заинтересовать разве что любителей бесшумных конфигураций настольного расположения в корпусах полуоткрытого или открытого типа. На максимальной мощности шум вентилятора в целом можно назвать условно-комфортным. Да, он заметен на общем фоне воздушных систем охлаждения ПК, но не имеет навязчивых ноток.

Источник дежурного питания

Для источника дежурного питания (+5VSB) в Thermaltake Toughpower GF3 850W заявлена мощность 15 Вт. Он отлично стабилизирован и даже при нагрузке около 20 Вт (ток до 4 А) остаётся в допусках стандартов.

Стабилизация линий +3,3 В, +5 В и +12 В

Стабилизация линии +3,3 В близка к идеальной — отклонение от номинала во время тестов было на уровне погрешности измерений даже при максимально заявленном потребляемом токе 20 А.

Нагрузочная способность линии +5 В на отличном уровне. Отклонение от номинала не превысило 0,6% при токе потребления 20 А (нагрузка ~99,5 Вт).

Мощность двенадцативольтовой шины полностью подтвердилась в ходе тестирования. Блок питания по мере роста нагрузки немного завышает напряжение на линии +12 В, но это всё сделано с целью компенсировать просадки под большой нагрузкой и укладывается в требования стандартов с большим запасом. Отклонение от номинала менее 0,5% Это отличный результат.

Пульсации

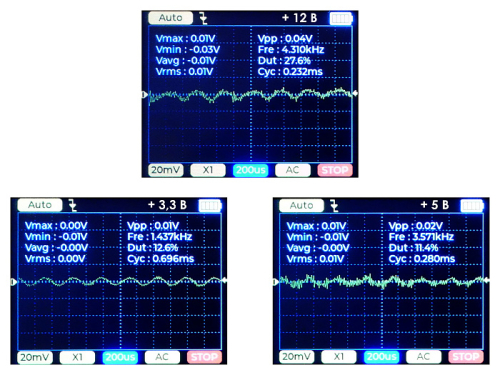

Измеренные с помощью функции осциллографа в многофункциональном приборе Fnirsi DCO-TC3 пульсации при максимальной нагрузке на линии питания оказались на допустимом уровне значительно ниже допустимых 50 мВ. Хороший результат.

КПД

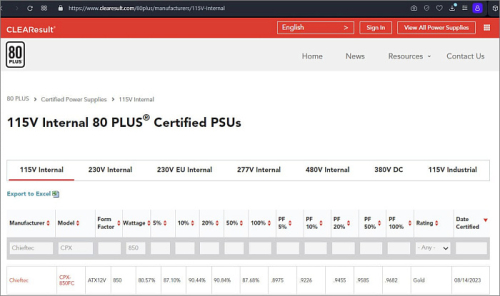

Блок питания Chieftec ATMOS CPX-850FC сертифицирован по стандарту 80PLUS GOLD, в чём можно убедиться, скачав отчёт в общедоступной базе данных на сайте Clearesult.com.

По результатам тестов в ходе подготовки обзора паразитное потребление из розетки включенного блока питания без нагрузки — приблизительно 8,7 Вт. Начиная приблизительно с 150 Вт, КПД перешагнул планку 90%, а средний КПД составил ~91%. Хороший результат, укладывающийся в требования “золотого сертификата”.

Заключение

Chieftec ATMOS CPX-850FC — сделан качественно, а также работает стабильно и достаточно тихо. Он построен на современной платформе и поддерживает относительно новый стандарт ATX 12V 3.0, а также совместим с PCIe Gen5. Несомненными достоинствами этого блока питания являются: полностью модульная схема кабелей, хорошая энергоэффективность, подтверждённая сертификатом 80PLUS GOLD, отличная стабильность выходных напряжений и наличие отключаемого полупассивного режима охлаждения (режим ECO). В плюсы также можно отнести реализацию нового разъёма 12VHPWR мощностью 600 Вт, что актуально при сборке ПК с видеокартой 4000 серии от NVidia.

Как итог, Chieftec ATMOS CPX-850FC — хороший блок питания с востребованной в современных производительных игровых компьютерах мощностью и поддержкой актуальных стандартов.

Преимущества Chieftec ATMOS CPX-850FC:

• Поддержка спецификаций ATX 12V 3.0 и PCIe 5.0;
• Полупассивное охлаждение (режим ECO);
• Тихая работа до 50% мощности;
• Современная компонентная база и качественная сборка;
• Конденсаторы японских брендов;
• Отличная стабильность и мощность линий питания;
• Высокий КПД, сертификат 80 PLUS® GOLD и поддержка Intel C6/C7;
• Полностью модульная кабельная система;
• Разъём 12VHPWR (600 Вт);
• Гарантия производителя – 5 лет.

Недостатки:

• Шум вентилятора при высокой нагрузке на блок питания.
