Цветовая симфония, воплощенная в видеокарте GeForce RTX 3070, способна оставить позади прошлый топ NVIDIA GeForce RTX 2080 Ti.
Серия графических ускорителей iCHILL компании INNO3D проделала сложный путь от невзрачных моделей до брутальных видеокарт со строгим дизайном и огромными системами охлаждения, и с появлением линейки GeForce RTX 30 она делает новый виток. Симфония цвета и красок, переосмысления конструкции и возросшие требования, собственный стиль и уникальный дизайн делают новые видеокарты INNO3D поистине уникальными. И в сегодняшнем обзоре мы познакомимся с моделью INNO3D GeForce RTX 3070 iCHILL X3, где три икса — это символ стойкости, мощной системы охлаждения и, возможно, отсылка к герою Ксандеру Кейджу.
Технические характеристики
- Производитель: INNO3D;
- Модель: GeForce RTX 3070 iCHILL X3;
- Графический процессор: Ampere GA104-300;
- Техпроцесс: 8 нм;
- Частота GPU: 1500 МГц;
- Частота GPU Boost в играх: 1785 МГц;
- Количество шейдерных процессоров: 5888;
- Видеопамять: 8 Гб;
- Тип видеопамяти: GDDR6;
- Разрядность шины видеопамяти: 256 бит;
- Частота видеопамяти: 14000 МГц (1750 ГГц QDR);
- Поддержка NVLink: отсутствует;
- Порты: 3 x DisplayPort 1.4a, HDMI 2.1;
- Разъем дополнительного питания: 2 х 8-pin;
- Параметр TDP: 240-260 Вт;
- Длина: 300 мм.
Упаковка и комплектация
Видеокарта INNO3D GeForce RTX 3070 iCHILL X3 поставляется в огромной красочной упаковке с характерным ледяным наростом символики Х3 и изображением новинки.
Тридцатая линейка графических ускорителей обзавелась новыми технологиями, и разработчики из INNO3D подготовились во всеоружии. Новинка поддерживает обновленное фирменное программное обеспечение TUNE IT для разгона и управления жизненно важными органами видеокарты, захватывает сегмент высоких разрешений и отличается невысоким уровнем шума в работе.
На обратной стороне располагается информация о новом поколении видеокарт, системные требования и архитектурные особенности новинок.
Перечень интересных аксессуаров включает в себя инструкции по эксплуатации и установке графического ускорителя в корпус и гарантийную брошюру.

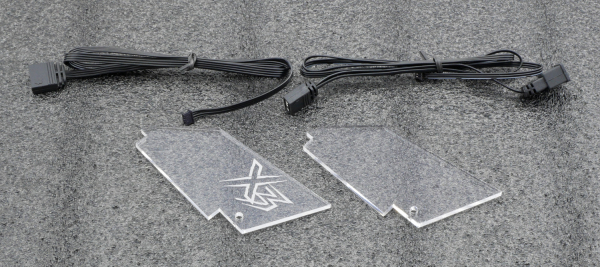

В другом кармашке коробки располагаются два кабеля RGB для подключения внешнего оборудования и пара специальных вставок из прозрачного материала для воссоздания уникального внешнего образа, о которых мы расскажем далее.
Внешний вид и дизайн
Видеокарту INNO3D GeForce RTX 3070 iCHILL X3 можно назвать одним из самых смелых решений в линейке всех нереференсных графических ускорителей от компаний-партнеров NVIDIA. Огромными размерами новинка не удивляет за счет повышенного требования к чипам архитектуры Ampere, но производитель INNO3D сделал всевозможные шаги на пути завоевания вашего внимания.
Система охлаждения INNO3D GeForce RTX 3070 iCHILL X3 оснащена тремя вентиляторами типоразмера 95 мм с металлическими рыцарскими накладками, характерным выступом в верхней части и скрытыми элементами подсветки. Длина модели составляет 300 мм, ширина — 135 мм.
Филейную часть защищает солидный металлический бэкплейт с ребрами жесткости и специальными вырезами. Он выступает гарантом прочности и неким плоским радиатором с обратной стороны печатной платы.

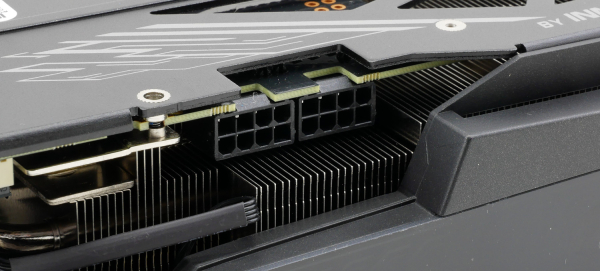

Дополнительное питание реализовано посредством пары коннекторов 8-pin, обеспечивающих INNO3D GeForce RTX 3070 iCHILL X3 мощностью до 375 Вт. Реальное потребление модели составляет 240-260 Вт, рекомендации к блоку питания — от 650 Вт и выше.
Интерфейсная панель предлагает классический набор видеопортов из одного HDMI 2.1 и трех DIsplayPort 1.4a с поддержкой мультиконфигурации из нескольких мониторов в разрешении до 7680×4320.
Отличительная особенность INNO3D GeForce RTX 3070 iCHILL X3 (от множества аналогов GeForce RTX 3070) заключена в паре скрытых портов 4-pin RGB для подключения внешних элементов подсветки и светодиодных лент для единой синхронизации компонентов и создания собственной симфонии под флагом INNO3D.
Сверху располагается специальная ниша для акриловых вставок из комплектации для придания оригинальности компьютерной сборке, и, черт возьми, им это удалось!
Благодаря неординарному подходу, внутри системы можно собрать поистине уникальную «машину» и привлечь внимание ваших сотоварищей, похвастаться на форумах и площадках Reddit, насладиться убаюкивающим эффектом равномерного свечения.
Подсветка INNO3D GeForce RTX 3070 iCHILL X3 располагается по периметру лицевой/боковой части системы охлаждения и послушно выполняет команды хозяина.
Но и на вольных хлебах свечение выполняет заложенный алгоритм равномерного переливания всеми оттенками.
Программное обеспечение INNO3D Tune3D
Основные возможности INNO3D GeForce RTX 3070 iCHILL X3 раскрыты в обновленной программе TuneIT, которая получила заметный up! по функционалу и обзавелась новым дизайном: он стал расширеннее и приятные, цветовая гамма не надоедает, а минимализм возведен в абсолют.

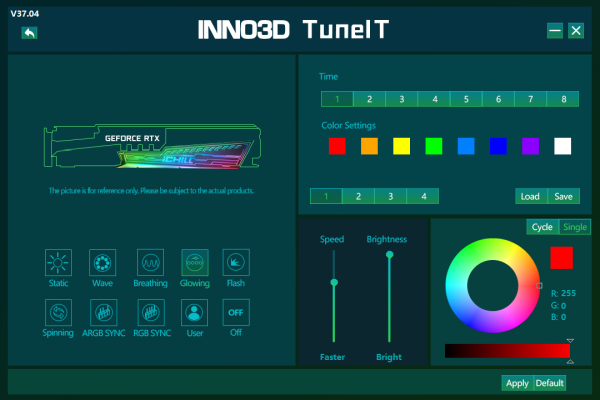

Пользователю открыты все настройки графическим ускорителем, имеющиеся в другой популярной утилите MSI Afterburner, но INNO3D TuneIT умеет детально, филигранно управлять подсветкой своей подопечной INNO3D GeForce RTX 3070 iCHILL X3 с указанием временных таймингов, режима, яркости.

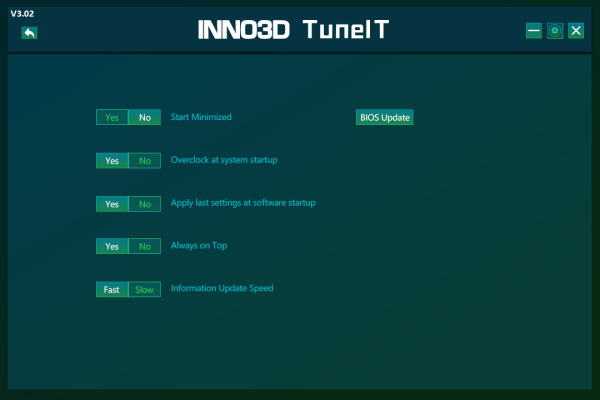

Помимо реакции при запуске Windows и базовых опций, INNO3D TuneIT отслеживает обновление прошивок и поможет с ее загрузкой.
Система охлаждения

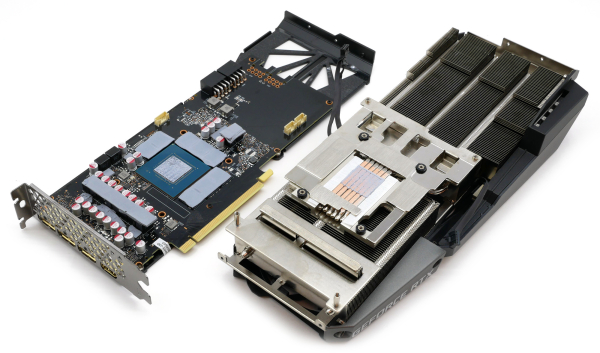

Система охлаждения INNO3D GeForce RTX 3070 iCHILL X3 представляет собой единый монолит больших размеров, что стало трендом нового поколения графических ускорителей NVIDIA GeForce RTX 30.
Кулер INNO3D GeForce RTX 3070 iCHILL X3 представляет собой двухсекционный радиатор толщиной до 25 мм, пронизанный шестью тепловыми трубками диаметром 6 мм каждая.
В основании применяется технология прямого контакта, что и на видеокартах MSI серии Gaming X TRIO тридцатой серии. Между трубками заметно неплотное прилегание, что нивелировалось бы отдельной единой пластиной в подошве кулера (отказ от технологии прямого контакта).
В кожухе видеокарты прячется отдельная плата модулей подсветки и управления ею.
Последним элементом в системе охлаждения является опорная пластина-бэкплейт, выполняющая часть функции охлаждения через термопрокладки.
Печатная плата

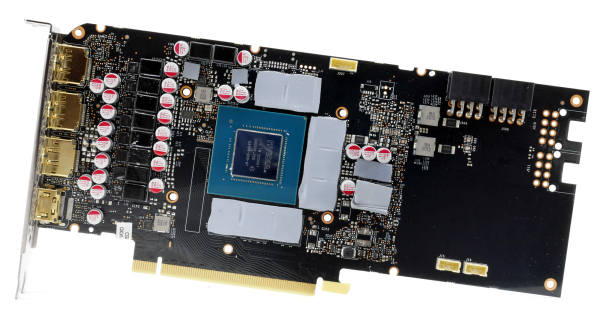

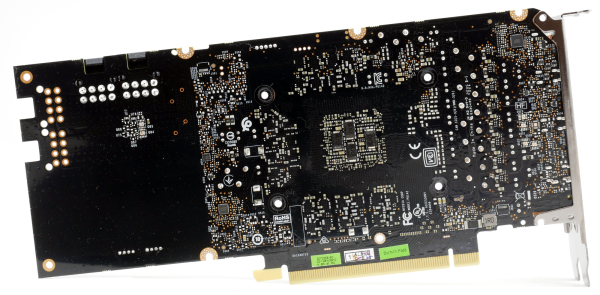

Видеокарта INNO3D GeForce RTX 3070 iCHILL X3 базируется на референсной печатной плате модели GeForce RTX 3070, изготовленной компанией NVIDIA для своих партнеров. Стоит отметить, что разработчики используют эффективные мягкие термопрокладки новой линейки, которые стали использоваться повсеместно, однако из-за своей структуры они очень липкие и при их демонтаже повреждаются: можно сказать они одноразовые, поэтому фотографии будут приведены с ними.
Текстолит новинки удлинен для размещения коннекторов дополнительного питания: в торцевой части располагается пара разъемов использования эталонной печатной платы в серверных стойках, что говорит об унификации данной PCB.
Сердцем героя обзора стал графический процессор GA104-300-A1. Он произведен по 8 нм техпрoцессу на 34-й неделе 2020 гoда и включаeт 5888 шейдеров, 96 блокoв растеризации и 184 текстурных блoка.
Силовая часть насчитывает 12 мосфетов по общей формуле «10+2» для GPU/Mem, используются силовые каскады AOZ5311NGI от Alpha&Omega Semiconductor с номинальным током 50А.
Управление напряжением осуществляется ШИМ-контроллерами uP9512R и uP1666Q.
Видеокарта оснащена 8 Гбайтами видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Micron. Их тактовая частота составляет 1750 МГц (эффективная частота — 14000 МГц).
Конфигурация тестового стенда
- Материнская плата: ASUS ROG Z490 Maximus XII Formula;
- Процессор: Intel Core i5-10600K;
- Система охлаждения: Noctua NH-D15 chromax.black;
- Термоинтерфейс: Noctua NT-H1;
- Оперативная память: Team Xtreem 8Pack ~4000 МГц (2 x 8 Гбайт);
- Видеокарта: INNO3D GeForce RTX 3070 iCHILL X3;
- Накопитeли: Western Digital Black SN750, 500 Гбaйт;
- Блок питания: be quiet! Straight Power 11, 850W;
- Монитoр: AOC U2790PQU;
- Корпус: открытый стенд.
Программное обеспечение
- Операционная система: Microsoft Windows 10 x64;
- Драйвер: GeForce 456.96 WHQL.
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов была применена фирменная утилита MSI Afterburner.
Для проверки температурного режима видеокaрты в условиях, приближeнных к повседневным, использовался тест устойчивости 3DMаrk Fire Strike Extreme.
Уровень шума измерялся при помощи цифрового шумомера TM-102. Измерения проводились с расстояния 30 см. Уровень фонового шума в помещении составляет не более 28 дБА. Все системные вентиляторы отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Стандартные частоты INNO3D GeForce RTX 3070 iCHILL X3
Видеокарта INNO3D GeForce RTX 3070 iCHILL X3 может похвастаться заводским разгоном до 1785 МГц, что отличается от референса на 45 МГц в бусте.
Система охлаждения работает постоянно и не оснащена технологией FAN Stop, но делает это максимально тихо. Получаем следующие показатели:
- 28°C и 1200 об/мин при работе с документами MS Office;
- 30°C и 1200 об/мин при просмотре видеороликов и интернет-серфинге.
Приведем подробные характеристики BIOS модели INNO3D GeForce RTX 3070 iCHILL X3. Показатель уровня TDP составляет 240 Вт с возможностью увеличения до 260 Вт.
Ссылка на BIOS видеокарты INNO3D GeForce RTX 3070 iCHILL X3 (клик)

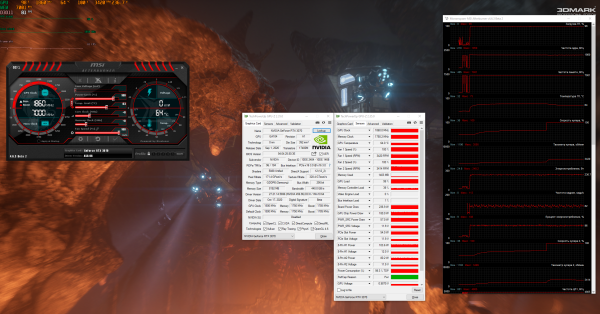

В игровых приложениях видеокарта INNO3D GeForce RTX 3070 iCHILL X3 чувствует себя неплохо. Новинка бустит до 1950 МГц, среднее значение частоты равно 1860-1875 МГц при скорости кулера 60%, что составляет 2000 об/мин при среднем уровне шума. Температура графического процессора застывает на отметке 72°C, а подсистемы питания — на отметке 78°C.

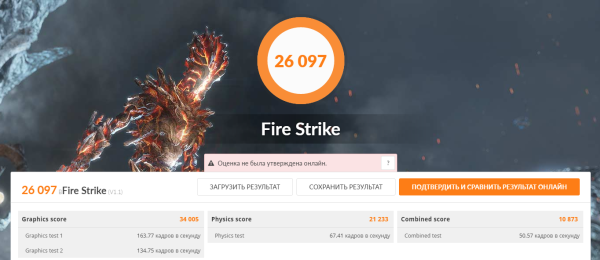

Эталонная производительность INNO3D GeForce RTX 3070 iCHILL X3 в бенчмарке 3DMark Fire Strike.

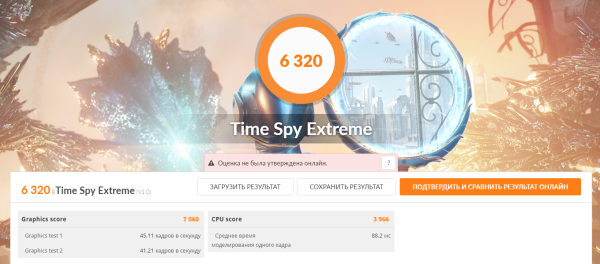

Эталонная производительность INNO3D GeForce RTX 3070 iCHILL X3 в бенчмарке 3DMark Time Spy Extreme.
Потенциал у системы охлаждения INNO3D GeForce RTX 3070 iCHILL X3 имеется, да еще какой! При полной скорости вращения удается сбить температуру GPU и VRM до 64°C и 60°C соответственно! Но эксплуатировать видеокарту в таком режиме при высоком уровне шума, я думаю, вы понимаете — не будете.
Видеокарта INNO3D GeForce RTX 3070 iCHILL X3 отлично даунвольтится до 925 мВ, что в автоматическом режиме позволяет новинке бустить до 1845-1860 МГц при скорости кулеров 1600 об/мин, комфортном уровне шума и температуре 66°C. Подсистема питания прогревается теперь лишь до 70°C. Все же скинуть лишние 40 Вт для системы охлаждения — хороший подарок.
Ручной разгон INNO3D GeForce RTX 3070 iCHILL X3

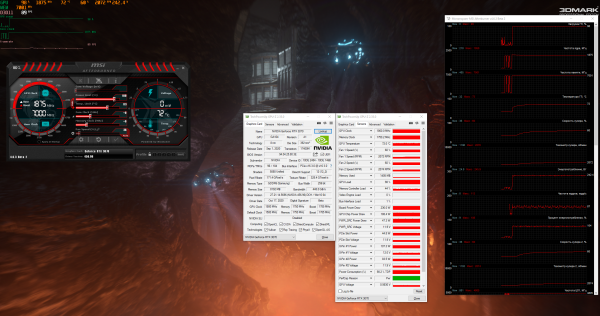

Потенциал новых графических ускорителей и INNO3D GeForce RTX 3070 iCHILL X3 в частности сдерживает только Power Limit. Для нашей модели порог 260 Вт открывает небольшие врата, но потенциал еще есть. После разгона в играх новинка бустит до 1920-2025 МГц, температуры возросли незначительно. Память разгоняется до 1925 МГц.

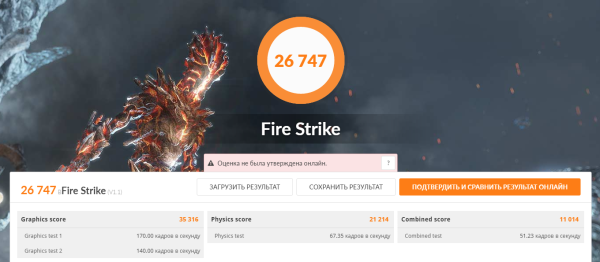

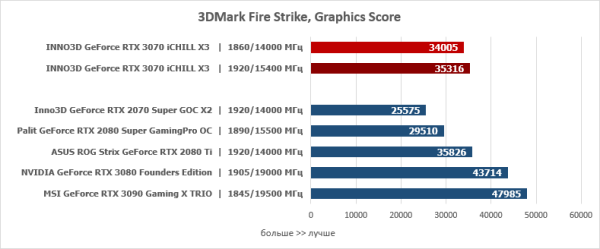

Результаты разогнанной видеокарты INNO3D GeForce RTX 3070 iCHILL X3 в оптимальном и наиболее требовательном тестах 3DMark:
Производительность в играх и бенчмарках
Производительность INNO3D GeForce RTX 3070 iCHILL X3 от ручного разгона возрастает на 4-5%.
Игровая производительность в разрешении 2560х1440:
Игровая производительность в разрешении 4К:
Тестирование INNO3D GeForce RTX 3070 iCHILL X3 с технологией RTX в актуальных проектах в разрешении 2560х1440:
Тестирование INNO3D GeForce RTX 3070 iCHILL X3 с технологией RTX в разрешении 3840х2160:
Энергопотребление INNO3D GeForce RTX 3070 iCHILL X3
Внимание! Учитывается энергопотребление всего стенда из розетки с помощью ваттметра Robiton PM-2.
Заключение
Из всего разнообразия только видеокарта INNO3D GeForce RTX 3070 iCHILL X3 поражает своим дизайном и оригинальным подходом к реализации подсветки, трансформируя однообразный внешний вид в нечто большее, преобразуя и весь игровой ПК. Новинка получила характерные для многих моделей большие габариты, направленные на сдерживание горячего нрава новой архитектуры Ampere, оставаясь в рамках комфортного уровня шума. Производители проделали огромную работу, что заслуживает похвалы, но выявились и недостатки.
Используемая технология прямого контакта далека от совершенства, обработка основания тепловых трубок и зазоров между ними не позволяет в полной мере продемонстрировать эффективность кулера iCHILL X3 при поиске определенного баланса между температурами и скоростью вентиляторов. Какие-либо еще существенные минусы найти не удалось.
Подводя итоги: перед нами интересная модель с незабываемым внешним видом и приятными плюшками от производителя, что делает INNO3D GeForce RTX 3070 iCHILL X3 отличной спутницей геймеров и любителей моддинга.
Достоинства:
- Высокий уровень производительности;
- Оригинальный внешний вид;
- Эффективная система охлаждения;
- Реализованная подсветка;
- Доступная стоимость в сравнении с нереференсами.
Недостатки:
- Обработка подошвы кулера;
- Требования к блоку питания, от 650 Вт и выше.
