Блок питания с узнаваемым оформлением Bloody, полностью модульный, сертификат 80 PLUS Gold и поддержка АТХ 3.1
Компания A4Tech (A-FOUR TECH CO., LTD) хорошо известна российским пользователям своими игровыми периферийными устройствами Bloody. Следующим шагом стал выпуск комплектующих для ПК, в том числе и блоков питания.
Новичкам сложно успешно войти на этот рынок, как правило, требуется предложить выгодное, конкурентоспособное соотношение цены и качества.
Модель A4Tech Bloody BD-PS850G продается по цене 15000 рублей, это относительно высокая стоимость, многие известные бренды предлагают в эту цену свои модели на проверенных платформах. Также много вариантов данной мощности продаются дешевле – от 10 000 рублей.
Наша задача посмотреть, что за начинка в BD-PS850G, и испытать его в тестах – можно ли новичку доверить питание комплектующих своего игрового ПК.
Технические характеристики
Мощность: | 850 Вт |
Версия: | ATX 12V v3.1 |
Сертификат: | 80 PLUS GOLD |
Вентилятор: | 120 мм, подшипник скольжения |
Размеры: | 150 х 86 х 140 мм |
Вес: | 1,6 кг |
Функции защиты: | OTP, OPP, SIP, SCP, UVP, OVP, OCP, NLO |
Гарантия: | 2 года. |
Нагрузочные характеристики
Входное напряжение | 100-240 В, 14-7 А, 50/60 Гц | ||||
Выход DC | +3,3В | +5В | +12В | -12В | +5В SB |
Максимальный ток | 20А | 20А | 70,8А | 0,3А | 3А |
Максимальная мощность | 100 Вт | 849,6 Вт | 3,6 Вт | 15 Вт | |
Упаковка и комплектация
Блок питания поставляется в яркой красно-черной упаковке, ориентация изображений необычная, вертикальная. На лицевой стороне фото блока, наименование модели и логотип бренда.
С обратной стороны описание кабелей и таблица с нагрузочными характеристиками.

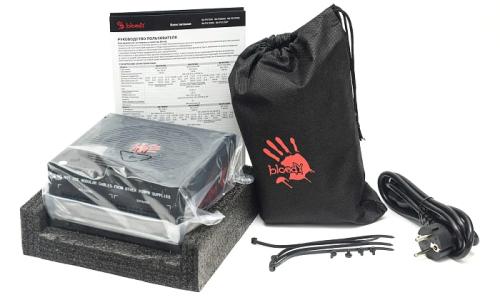

Блок питания упакован в целлофан и зафиксирован демпферами из вспененного полиуретана. В тканевом мешочке упакованные в целлофан модульные кабели. В комплекте сетевой кабель, стяжки, винты крепления и руководство пользователя на русском языке.
Кабели и коннекторы
Все комплектные кабели в виде плоских шлейфов. Кабеля для питания CPU и GPU набраны проводами калибром 16AWG, для питания периферийных устройств калибра проводов 18AWG.
Кабель | Коннекторы, шт. | Длина, см. |
ATX 24-пин | 1 | 60 |
EPS 4+4 пин, 2 шт | 2 | 70 |
PCI-E 6+2 пин, 2 шт | 4 | 65+7,5 |
12VHPWR 12+4 пин | 1 | 60 |
SATA+Molex, 4 шт | 12+4 | 50+15+15+15 |
Кабели достаточно жесткие, укладывать будет сложно, шлейфы разделены на несколько узких лент. Кабель 12VHPWR промаркирован на 600 Вт.
Второй разъем PCI-E на относительно коротком «хвостике», что может вызвать неудобства при подключении.
Внешний вид
Корпус блока питания компактный, длина всего 140 мм.
На одном боку наклейка с наименованием модели и с серийным номером. На второй стороне логотип бренда.
С лицевой стороны мы видим немного заглубленный тумблер включения и сетевую вилку. Перфорация в виде сот, шильдик указывает на входные напряжения от 100 до 240 Вт.
С нижней стороны перфорации, вписанные в круг, по центру шильдик с отпечатком красной ладони.
С тыльной стороны разъемы для подключения модульных кабелей, расположены горизонтально в два ряда. Все сгруппированы и подписаны.
Охлаждение
Вентилятор установлен BDH12025S, крыльчатка с максимальными оборотами 2000 RPM. Вентилятор на основе подшипника скольжения. Часть вентилятора закрыта непрозрачной вставкой-экраном, для распределения потоков воздуха.
По уровню шума вентилятор можно назвать тихим, но не бесшумным, сразу со старта его хорошо слышно. Под нагрузкой присутствует не просто шум от потока воздуха, но и незначительный «стрекот».
Схемотехника
Используется топология полумоста с LLC преобразователем в высоковольтной части, и синхронным выпрямителем линии +12В с DC-DC преобразователями вторичных линий в низковольтной части. APFC присутствует.
На плате имеется маркировка JM880 – платформа Jiumeng, встречается очень редко, в основном в блоках питания Gigabyte.
Из особенностей конструкции можно отметить монтаж входной вилки на вертикальной плате, распаянной на основной плате, а не на корпусе БП. Провод всего один – заземление на корпус.
Возле входной вилки и тумблера элементы первого звена фильтра – два Y-конденсатора и дроссель.
Далее идет втрое звено фильтра – еще два Y-конденсатора, два Х-конденсатора и два дросселя. Имеются места под еще два Y-конденсатора на краю платы.
Для защиты БП имеется предохранитель на 15А, варистор и термистор с реле 112DMF.
На первом радиаторе две диодных сборки выпрямителя GBU1506 (600В, 15А).
На втором радиаторе силовые элементы APFC: два транзистора Sanrise Tech SRC60R140B (630В, 25А) и диод Sanan Semiconductor SDS065J008C3 (650В, 8А).
Высоковольтный конденсатор установлен Nichicon на 560 мкФ, 450 В, 105°С.
Все контроллеры залиты лаком, маркировка очень плохо читается.
Контроллер APFC DS**500.
На третьем радиаторе два мосфета преобразователя, маркировка читается частично, скорее всего те же Sanrise Tech SRC60R140B.
Контроллер преобразователя установлен EG Micro EG6599.
ШИМ-контроллер дежурного питания PN8141.
Супервизор используется GR8313.
Линию +12В формируют шесть мосфетов SLM160N04G (40В, 30А), распаянных на плате возле трансформатора, рядом небольшие тонкие радиаторы.
Между ними микросхема управления MP6924A.
На отдельной вертикальной плате DC-DC преобразователи: четыре транзистора Advanced Power Electronics AP4024GEMT (30В, 60А), и контроллер AT8852ZSPD.
В выходных фильтрах конденсаторы одного бренда – SAMXON, они же и в дежурном питании.
На модульной плате твердотельные конденсаторы, но распаяны не все, имеются свободные посадочные места – экономия.
С обратной стороны платы хорошее качество монтажа элементов, одно отверстие под винты плохо пропаяно. На дорожках нет усиления припоем.
Текстолит залит диэлектрическим лаком, его в этой модели не пожалели с обеих сторон платы.
Тестирование
Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7%.
Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.
По линии +12В напряжение завышено почти до 2%, под нагрузкой стабильное, проседает незначительно, оставаясь выше номинального.
Канал +5В проседает ниже номинала на 2%.
Канал +3,3В завышен на 1% и проседает ниже номинала также на 1%.
В целом напряжения стабильные и вписываются в ±2%.
Значения КПД, соответствующие сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Энергоэффективность высокая, на средних нагрузках значительно выше предусмотренного сертификатом, но на нагрузке 20% немного ниже необходимых значений.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Пульсации низкие, в рамках предусмотренных стандартом, по линии +12В всего 20 мВ, по вторичным линиям в пределах 10 мВ.
Конкуренты
Тягаться с популярными у пользователей брендами очень сложно, в данной категории – сертификат Gold мощностью 850 Вт, предложений очень много.
DEEPCOOL PN850M – CWT GPX, Nichicon на 680 мкФ
MSI MAG A850GL– CWT GPX, CapXon на 560 мФ
Chieftec Polaris 3.0 850W – HighPower NO-815, TK на 470 мкФ
ADATA XPG CORE REACTOR II 850 GOLD – CWT CSZ, Nippon Chemi-Con на 680 мкФ

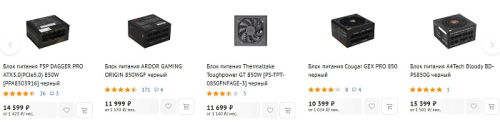

И много более доступных по цене моделей, не уступающих Bloody BD-PS850G по качеству, а в чем-то даже лучше.
ARDOR GAMING ORIGIN 850WGF- SAMA 916, Toshincon на 680 мкФ
Cougar GEX PRO 850 – XHY 2405, Nippon Chemi-Con на 680 мкФ
FSP DAGGER PRO ATX3.0 – Nippon Chemi-Con два по 420 мкФ, мосфеты Infineon и Toshiba.
Заключение
Блок питания A4Tech Bloody BD-PS850G интересное решение для фанатов бренда. Специфический дизайн оформления, полностью модульная конструкция, минимальная длина корпуса.
Собран на мало известной платформе, но комплектующие в основном не вызывают нареканий, высоковольтный конденсатор Nichicon, все необходимые элементы распаяны, качество хорошее. Единственный момент – конденсаторы SAMXON относятся к бюджетным вариантам.
Под нагрузкой напряжения стабильные, пульсации низкие. КПД высокий, кроме работы на низкой нагрузке до 200 Вт.
Стоимость, на момент написания обзора, видится нам завышенной относительно конкурентов и с учетом качества. Снижение цены позволит ему на равных потягаться с моделями от брендов новичков на рынке блоков питания.
Плюсы:
- Узнаваемый фирменный дизайн
- Плоские модульные кабеля с оптимальным набором коннекторов
- Длина корпуса 140 мм
- Коннектор 12VHPWR на 600 Вт
- Стабильные напряжения
- Японский высоковольтный конденсатор
- Качественная сборка
- Низкие пульсации.
Минусы:
- Завышенная стоимость
- Бюджетные конденсаторы SAMXON
- «Стрекот» вентилятора в нашем экземпляре
- Короткие «хвостики» до второго коннектора PCI-E
- Всего 2 года гарантии.
