Недорогой блок питания мощностью 650 Вт с полумодульной схемой подключения кабелей, тихим вентилятором и хорошей нагрузочной способностью линии питания +12 В.
Серия блоков питания Performance A+ III от компании Xilence достаточно интересно смотрится на фоне конкурентов по соотношению заявленных технических характеристик и стоимости. В неё вошли модификации от самого бюджетного сегмента с мощностью от 450 Вт и несъёмным набором выходных кабелей и вплоть до среднебюджетных вариантов с полумодульным исполнением и мощностью до 850 Вт. Весь модельный ряд имеет сертификат энергоэффективности 80 PLUS® BRONZE, эффективную схемотехнику на DC-DC-конвертерах и характерный для Xilence дизайн с вентилятором красного цвета. На рассмотрение в обзор попал серийный экземпляр с артикулом XP650MR11, имеющий полумодульные кабели и мощность 650 Вт.
Спецификация
- Модель: Xilence Performance A+ III Series 650 Вт;
- Артикул: XN085 | XP650MR11;
- Максимальная выходная мощность: 650 Вт;
- Цвет корпуса: черный;
- Размеры (Ш/В/Д): 150 х 86 x 140 мм;
- Форм-фактор ATX: версия 2.52;
- Коррекция фактора мощности (PFC): активная (APFC);
- Входное напряжение: 200-240 В переменного тока с частотой 50-60 Гц;
- Входной ток: максимум 6,3 А;
- Система охлаждения: 120-мм вентилятор;
- Эффективность: 80 PLUS® BRONZE;
- Среднее время безотказной работы: 100 000 часов MTBF при температуре 25 °C;
- Защита: OVP, OPP, SCP, OCP, UVP, OTP;
- Срок гарантии: 2 года.
Нагрузочная таблица:
Блок питания адаптирован под электросети европейского типа с напряжением 230 В. Основной упор в схемотехнике сделан на линии питания +12 В, по которой возможна утилизация всей номинальной мощности в 650 Вт. Суммарная нагрузка на линии +3,3 В и +5 В не должна превышать 100 Вт, и этого хватит большинству современных персональных компьютеров SOHO-сегмента.
Упаковка и комплектация
Упаковка блоков питания Xilence серии Performance A+ III выглядит неплохо на фоне бюджетных конкурентов. Совмещение скетча с фотографией реального устройства на импровизированной крышке смотрится интересно. Размер коробки составляет 26,8 x 19,8 x 95 см.
Нижняя часть упаковки отдана под фотореалистичное изображение БП с проекционным видом со стороны вентилятора, информацию о длине комплектных кабелей, конфигурации разъёмов питания и таблицу допустимой нагрузки.

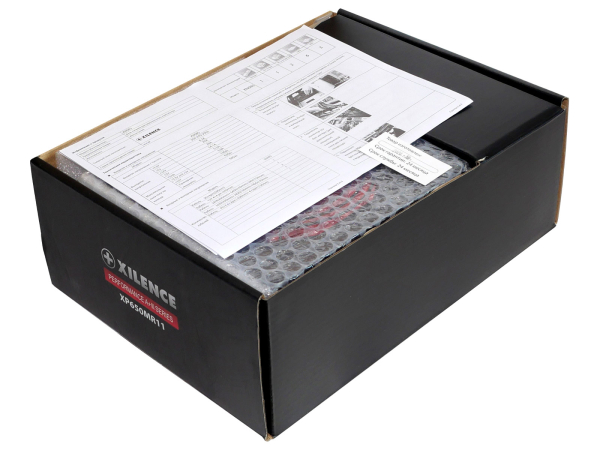

Внутри коробки корпус устройства защищён пакетом воздушно-пузырькового типа, а кабели отделены дополнительной картонной перегородкой. Прочность упаковки достаточная, чтобы сохранить товарный вид устройства при доставке с интернет-магазинов без дополнительной защиты.
Комплект блока питания:
- Лист с информацией о продукте на русском языке;
- Лист с описанием назначения устройства на русском языке;
- Пакет с артикулом 88-1806-180000 с модульными проводами;
- Сетевой провод длиной 137 см с угловой евровилкой для подключения к сети электропитания 230 В;
- Зип-пакет с четырьмя крепёжными винтами чёрного цвета.
Кабельная система
Блок питания Xilence Performance A+ III Series 650 Вт с точной моделью XP650MR11 оснащён полумодульным набором проводов. Существует вариант чуть проще — XP650R11 (без буквы M в наименовании), у которого все кабели несъёмные.
В рассматриваемом исполнении пучки кабелей до материнской платы с 24-контактным и 8-контактным разъёмами сделаны несъёмными (24-pin ещё и в дополнительной нейлоновой оплётке), остальные линии выходного питания имеют ленточный тип и подключаются через специальные коннекторы с защёлками.
Длина проводов и количества коннекторов типичны для моделей на 650 Вт:
- Основной разъём питания материнской платы 24(20+4)-pin — 600 мм;
- Дополнительное питание процессора EPS 8-pin (два штекера) — 650 мм;
- PCI-E 8(6+2)-pin — 2 х (550 мм +100 мм);
- Периферия SATA — 2 х (500 мм + 145 мм + 145 мм);
- Периферия MOLEX — 1 х (500 мм + 145 мм + 145 мм).
Один из восьмиконтактных разъёмов питания процессора EPS12V сделан цельным, второй — составным по схеме 4+4. Линии питания SATA и MOLEX чуть короче, чем заявлено в описании на коробке. Это некритично. Разъёма питания FDD нет. Хотя с современными комплектующими это неважно, но при установке блока питания в старые ПК необходимо данный момент учитывать.
Внешний вид
Особенностью в дизайне блоков питания серии Performance A+ III от Xilence является решетка-«гриль» с фирменным круглым логотипом с крестом в центре над вентилятором ярко-красного цвета. В остальном всё в канонах моделей ATX-формата.
Металлический корпус блока питания хорошо собран и качественно окрашен в чёрный цвет. Он оставляет приятное впечатление добротного устройства. В целом выглядит неплохо и не оставляет ощущения «бюджетного варианта».
Глубина (длина) корпуса небольшая — 140 мм, поэтому не будет проблем с совместимостью с классическими корпусами ПК типа малая или средняя башня.
Задняя стенка практически полностью перфорирована с узором в виде сот. Вводной разъём питания и тумблер включения размещены по правому краю друг над другом и помечены наклейкой с напоминанием о работе только в электросетях переменного тока с напряжением 230 В.
Одна из узких боковых граней блока питания украшена наклейкой с техническими характеристиками, на второй выштампован перевернутый логотип производителя (чтобы он был читаем при установке в корпусе компьютера вентилятором вверх).
Со стороны выходных разъёмов всё сделано очень аккуратно. Основной пучок выведен через широкое защитное уплотнение, снижающее вероятность перетирания проводов. Гнезда для съёмных кабелей подписаны белой краской по назначению и имеют форму, исключающую ошибочное подключение.
Схемотехника
Корпус блока питания опломбирован сбоку наклейкой, которую легко повредить случайно даже без разборки. Надо быть аккуратным, чтобы не надорвать её и не лишиться двухлетней гарантии при сборке ПК. В этом плане пломба на одном из винтов на корпусе была бы более удачным вариантом.
Внутреннее исполнение аккуратное. Относительно небольшая мощность в 650 Вт и размещение части элементов на компактных вертикальных платах позволили разместить силовые элементы без нагромождения, чтобы обеспечить нормальное охлаждение потоком воздуха от вентилятора.
В блоке питания реализован фильтр электромагнитных помех. Одна часть его компонентов распаяна с внутренней стороны входного разъёма на компактной плате, вторая часть (X-кондесаторы и дроссели) — на основной плате. Соединение между ними — проводами, впаянными напрямую без использования клемм.

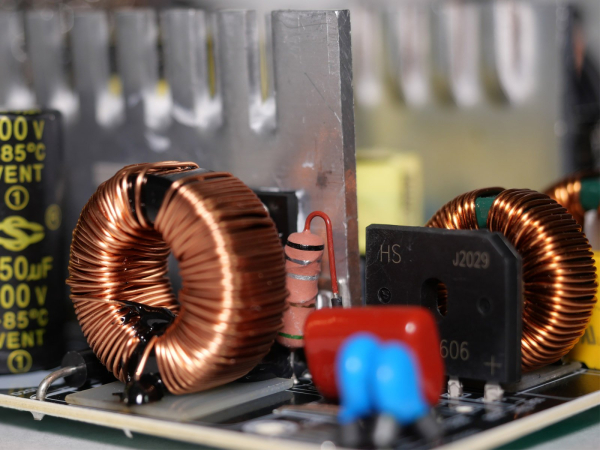

Выпрямительная диодная сборка GBU606 установлена без радиатора охлаждения. Учитывая мощность блока питания и работу только в сетях 230 В, такого исполнения достаточно.

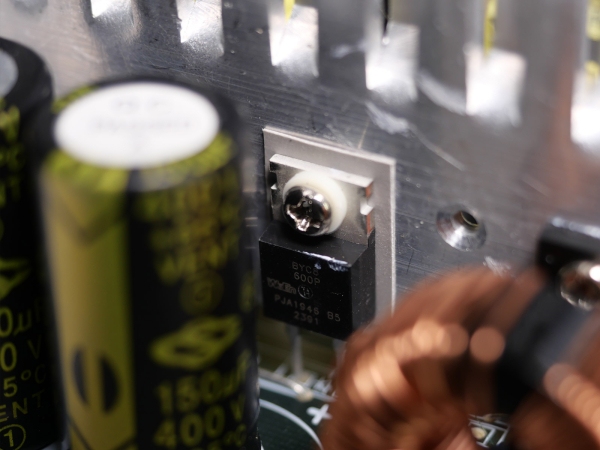

Корректор мощности собран по упрощённой схеме всего с одним ультрабыстрым выпрямительным диодом BYC8-600P (600 В, 8 А) и транзистором GPT18N50DG. Ещё пара таких же полевых транзисторов GPT18N50DG используется в качестве ключей главного преобразователя.

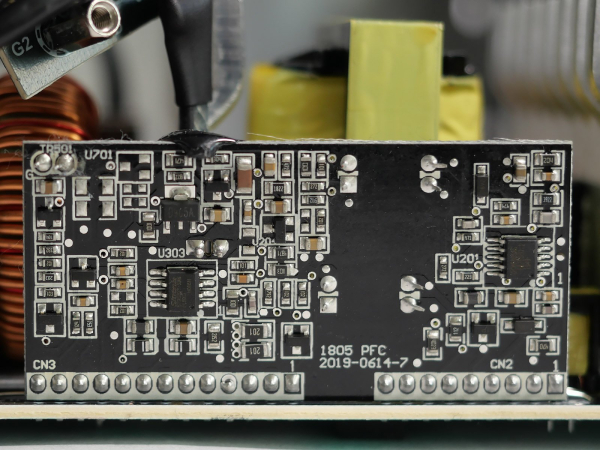

ШИМ-контроллер CM6805AG из цепи PFC размещён на вертикальной плате, на которой с физическим отделением также распаяны: супервизор ST9S313, разъём подключения вентилятора и термопара, вынесенная на проводе до радиатора преобразователей линии +12 В.

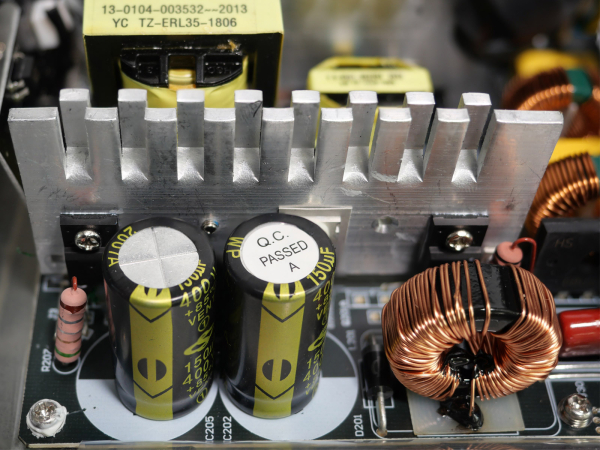

В глаза бросается заметная экономия на высоковольтном сглаживающем конденсаторе. Установлена достаточно дешевая пара ёмкостью по 150 uF производства 12KUANG JIN. Понятно почему производитель ограничился гарантией 2 года на блок питания в целом.
В качестве шим-контроллера линии дежурного питания +5VSB использована микросхема EM8569C. Электролитические конденсаторы в этой цепи также из бюджетной серии, правда рассчитанные на рабочую температуру до 105 °C.
Элементы, формирующие шину +12 В, охлаждаются радиатором с увеличенным оребрением сверху. Применена пара 6N32R и диод Шоттки MBR20H60CT.
Преобразователи шин +3,3 В и +5 В представлены двумя отдельными DC-конвертерами на вертикальных платах. На каждом распаян мосфет B04N03, M30C4D и синхронный ШИМ-контроллер EM5301F.
Модульные разъёмы также вынесены на отдельную плату. На ней установлены три дополнительных фильтрующих электролитических конденсатора.
Фильтрующие электролиты в цепях выходных линий китайского производителя ChengX. Калибр выходных проводов достаточный для заявленной мощности отдельных линий 16-18AWG.
Кабели дополнительно экранированы фольгированной защитой.
Обратная сторона основной платы посередине усилена двумя кубическими резиновыми подкладками для исключения прогибания текстолита. Качество заводской пайки всех элементов не вызывает нареканий, всё сделано аккуратно.
Тестирование
Стабильность напряжений основных шин питания проводилась на самодельном стенде из массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки SJAMING 150W. Нагрузка выходных линий +5VSB, +3,3 В и 5 В проводилась раздельно. Нагрузка шины +12 В осуществлялась при комбинированной нагрузке на линии +3,3 В и +5 В около 60 Вт. Замеры выполнены с использованием мультиметров MASTECH MAS830L, ваттметра Даджет Энергомер (MT-4014) и шумомера Актаком АТЕ-9015 (нижний порог чувствительности 30 дБА). Температура в помещении для тестов — 28 °C.
Охлаждение и уровень шума
Установленный 120-мм вентилятор EFS-12E12M имеет непривычный красный цвет лопастей крыльчатки. Это визитная карточка изделий от Xilence. Максимальная скорость вращения, измеренная при подключении вне блока питания ~1700 оборотов в минуту.
Подключение к управляющей плате внутри блока питания выполнено через двухконтактный разъём. Вентилятор относится к тихим экземплярам, хоть и основан на простом подшипнике скольжения. Судя по поведению под нагрузкой и размещению термопары, управление осуществляется в зависимости от температуры радиатора преобразователя линии +12 В. Настройка очень комфортная с точки зрения акустического шума. При умеренной нагрузке он большую часть времени вращается с низкой скоростью ~750 оборотов в минуту, а генерируемый шум воздушного потока с расстояния один метр укладывается в 30,8 дБА. Даже при максимальной нагрузке вентилятор работает негромко и теряется на фоне большинства воздушных систем охлаждения процессора и видеокарты.
Работа под нагрузкой
Производитель заявляет мощность источника дежурного питания 15 Вт. Эта цифра указана без преувеличений. При токе 3 А напряжение по линии +5В SB удерживалось на уровне 4,93 В. Отклонение от номинала составило всего 1,4% при допустимом стандартом «коридоре» в 5%.

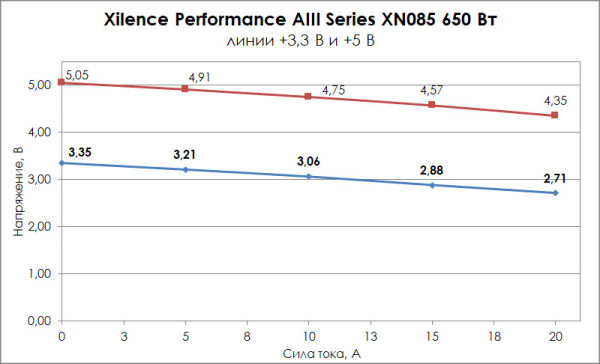

Линии +3,3 В и +5 В суммарно должны выдерживать до 100 Вт нагрузки. Отклонение напряжения от номинала в пределах допустимых 5% по пятивольтовой линии выдерживается при нагрузке до ~60 Вт (ток ~10 А), а по линии +3,3 В — при нагрузке до ~25 Вт (ток ~7,5 А). Это ниже заявленного, но приемлемо для современных ПК, для которых не характерна высокая нагрузка на эти линии питания.
Основная нагрузка в компьютерах ложится на шину +12 В и по ней Xilence XN085 действительно способен выдавать до 650 Вт. Максимальное отклонение от номинала при этом составляет 3,33%, что очень хороший результат для недорогого блока питания. Единственная оговорка — температура некоторых компонентов при этом. По показаниям тепловизора при нагрузке более 550 Вт нагрев основного трансформатора и дросселя линии +12 В является существенным, поэтому в таком режиме блок питания нежелательно удерживать долго.
КПД
Блок питания Xilence Performance A+ III Series XN085 мощностью 650 Вт имеет сертификат энергоэффективности 80 PLUS® BRONZE, что отражено в онлайн базе данных сертифицирующей компании на сайте www.clearesult.com записью от августа 2019 года.
Средний КПД блока питания составляет ~87%, достигая пика эффективности порядка 89% при нагрузке около 300 Вт.
Заключение
В плюсы Xilence Performance A+ III Series XN085 (XP650MR11) попадает добротная сборка, хоть и с заметными элементами экономии в схемотехнике (преимущественно в части электролитических конденсаторов), а также частично-модульная схема подключения кабелей, особенно учитывая сокращающуюся потребность в SATA и MOLEX-разъёмах в современных ПК. Если при сборке персонального компьютера взять за основу рекомендацию, что блок питания желательно подбирать с запасом мощности не менее 50-100 Вт от реального пикового потребления комплектующих, то Xilence Performance A+ III мощностью 650 Вт будет неплохим бюджетным выбором для системных блоков начального и среднего уровня производительности. При условии реальной рабочей нагрузки до 550 Вт он будет работать тихо и без перегрева.
Преимущества Xilence Performance A+ III 650 Вт (XN085 / XP650MR11):
- Высокая нагрузочная способность линии +12 В (для модели на 650 Вт);
- Раздельная стабилизация;
- Тихая работа вентилятора;
- Сертификат 80 PLUS® BRONZE;
- Набор базовых защит;
- Наполовину модульная схема подключения кабелей.
Недостатки:
- Электролитические конденсаторы невысокого класса;
- Сильный нагрев главного трансформатора при нагрузке близкой к максимальной;
- Гарантийный срок всего 2 года.
