Следование закону Мура едва не прекратилось из-за физических пределов производства полупроводников, но учёные уже спешат ухватить годами выполнявшийся принцип за ускользающий хвостик и удержать любыми доступными средствами, включая 3D-компоновку чипов. Однако со стековым производством полупроводников связано множество ограничений, преимущественно, температурных. Учёные из США смогли обойти этот барьер, представив 3D-чипы чем-то вроде луковицы из тончайших кремниевых мембран.
Компьютер месяца — май 2026 года
Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей
Обзор Intel Core Ultra 7 270K Plus — лучший Arrow Lake за полцены
72 полёта над Марсом: как Ingenuity пережил зиму, сбои и собственную миссию
Обзор Intel Core Ultra 5 250K Plus, или Как Arrow Lake превратился в «топ за свои деньги»
Обзор Apple MacBook Neo: удивительно хороший ноутбук с процессором от iPhone
Линия защиты: обзор виртуальных машин и песочниц для Android
От Ryzen 7 1800X до Ryzen 7 9850X3D: девять лет эволюции AMD в одном тесте
О разработке и создании рабочего прототипа необычного 3D-чипа сообщили исследователи из Инженерного колледжа Грейнджера Иллинойсского университета (University of Illinois Grainger College of Engineering). В целом идея не нова: они предложили строить кремниевые микросхемы не только в горизонтальной плоскости, а последовательно наращивать их вверх, слой за слоем. Предложение учёных ближе к монолитной трёхмерной интеграции, чем к совмещению отдельных кристаллов: новые транзисторные уровни создаются прямо поверх уже готовых нижних схем, а не изготавливаются отдельно и затем соединяются как в обычных 3D-сборках.

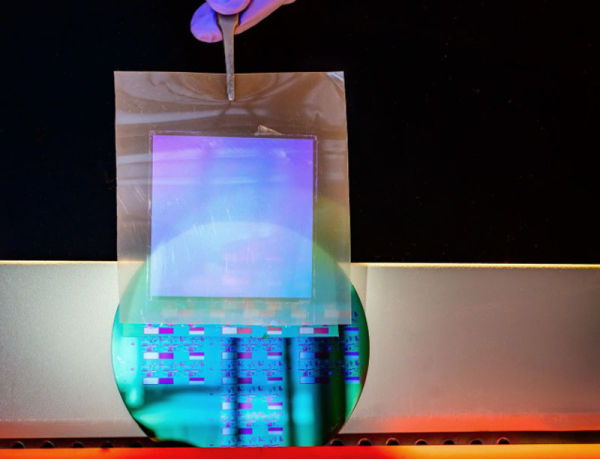

Главный барьер для всех подобных технологий — это температура производственных процессов. Качественные кремниевые транзисторы обычно требуют отжига примерно при 1000 °C, но после изготовления первого слоя на кристалле уже есть металлическая разводка, которую такие температуры разрушат. В промышленности для последующих слоёв обычно устанавливают предел около 400 °C. Команда из Иллинойса обошла это ограничение: она использовала сверхтонкие раздельные мембраны монокристаллического кремния толщиной 10 нм или меньше, и переносила их с донорной пластины на подложку с уже готовой схемой при помощи роликового ламинатора, а прочное соединение получала при температуре не выше 200 °C.
Важнейшая деталь проекта — учёные сохранили именно стандартный монокристаллический кремний, а не заменили верхние слои на поликристаллический кремний, аморфные оксиды, углеродные нанотрубки или 2D-полупроводники. Подобные альтернативы давно изучаются, но часто проигрывают обычному кремнию по стабильности, количеству дефектов и характеристикам. Кроме того, исследователям пришлось изменить конструкцию транзисторов: вместо обычного легирования отдельных областей, требующего температур выше 600 °C, они использовали «безпереходные» транзисторы, когда тонкая кремниевая плёнка заранее равномерно и сильно легировалась. Поскольку материал слоя был предельно малой толщины, это сохраняло способность транзисторов эффективно управлять каналами.
Для демонстрации способа исследователи создали стековый чип из трёх уложенных друг на друга слоёв, каждый из которых содержал по 625 транзисторов. Выход годных элементов составил 98–100 % даже в условиях производства в университетской лаборатории. Достигнутые в чипе плотности тока оказались сопоставимы с теми, которые фиксируют в обычных кремниевых транзисторах на обычных пластинах и, как минимум, в 3–4 раза выше, чем у монолитных 3D-чипов из альтернативных материалов.
Потенциальный выигрыш от предложенной технологии заключается в более плотных CPU, GPU и AI-ускорителей: монолитная 3D-интеграция даёт межслойные соединения примерно в 10–100 раз плотнее, чем традиционные TSV-переходы в нынешних 3D-чипах. Теперь процесс готовят к переносу в промышленную среду, к чему уже проявили интерес компании IBM, Intel и TSMC.
