Модель современного, доступного по цене блока питания с сертификатом 80 PLUS Gold мощностью 750 Вт, коннектором 12+4 пин и тихим вентилятором.
Блок питания из серии KYBER мощностью 750 Вт отличается от ранее рассмотренной младшей модели на 650 Вт. Прежде всего заявлена поддержка нового стандарта АТХ 3.1 и наличие кабеля с разъемом 12VHPWR, чего нет у варианта меньшей мощности.
Интересно будет взглянуть, имеются ли изменения по схемотехнике и по нагрузочным характеристикам, или вся разница в формальном добавлении разъема 12+4 пин для питания PCI-E.
Технические характеристики
Модель | KYBER750G-BKCEU |
Стандарт | ATX 3.1 |
Мощность | 750 Вт |
Габариты | 150 × 86 × 140 мм |
Вентилятор | 120-мм, FDB |
Сертификат | 80 PLUS Gold, Cybenetics Gold Rating |
Защита | OVP, OPP, SCP, OCP, UVP, OTP, NLO, SIP |
Вес | 1,71 кг |
Срок гарантии | 5 лет |
Нагрузочные характеристики
АС вход | |||||
DC выход | +5В | +3,3В | +12В | -12В | +5VSB |
Нагрузка | 20 А | 20 А | 62,5 А | 0,3А | 3А |
Мощность | 110 Вт | 750 Вт | 3,6 Вт | 15 Вт | |
Общая мощность | 750 Вт | ||||
Упаковка и комплектация
Традиционная для этого бренда красная картонная коробка с портретом симпатичной аниме-девушки, указание модели, изображение самого БП, и пиктограммы сертификатов и стандартов.
С тыльной стороны габаритный чертеж, схема кабелей и коннекторов, таблица с нагрузочными характеристиками.
На торце пара графиков с энергоэффективностью и поведением вентилятора.

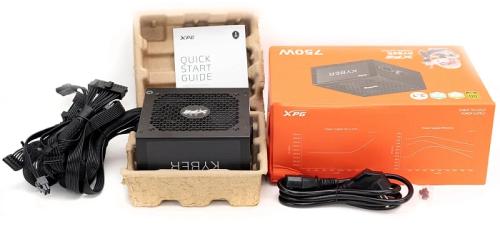

В коробке блок питания упакован в целлофан и ячейку из прессованного картона. В комплекте винты, сетевой кабель, инструкция. Традиционного набора наклеек с картинками в нашем экземпляре нет.
Внешний вид

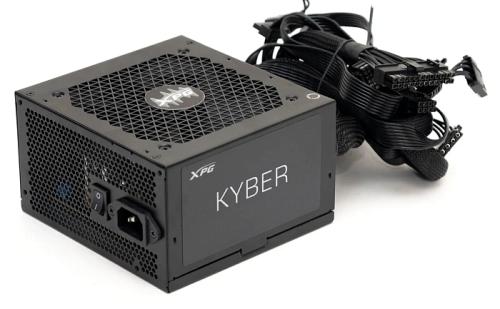

С лицевой стороны сетевая вилка и тумблер включения, вся остальная поверхность с сотовой перфорацией.

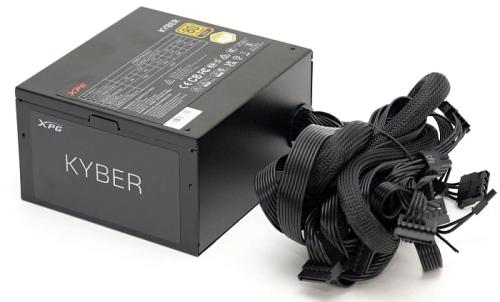

По бокам наклейки с логотипом бренда и серии Kyber.
На нижней поверхности оригинальная перфорация в виде сетки из мелких треугольных отверстий. По центру вставлен круглый шильдик с блестящим логотипом XPG.
Сверху наклейка с таблицей нагрузочных характеристик и значками сертификатов.
С тыльной стороны через пластиковое кольцо выведены все кабели.
Кабели и коннекторы
Кабели комбинированные: два в нейлоновой оплетке, остальные в виде плоских шлейфов.
В оплетке основной кабель ATX и кабель 12VHPWR на основе проводов 16AWG.
Все кабели, кроме 12VHPWR, набраны проводами калибром 18AWG.
Кабель | Калибр | Длина, см |
АТХ 24-пин | 18-20AWG | 65 |
EPS 8-пин + 4+4-пин | 18AWG | 65+10 |

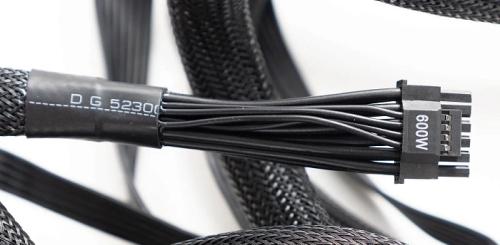

PCI-E 12+4 пин 600 Вт | 16AWG | 60 |
PCI-E 6+2-пин + 6+2-пин | 18AWG | 60+15 |
Два SATA х3 + PATA | 18AWG | 45+15+15+15 |
Охлаждение
В блоке питания установлен вентилятор Hong Hua HA1225H12F-Z на гидродинамическом подшипнике, как заявлено у производителя, но нужно учитывать, что точно с такой же маркировкой может быть вентилятор и на подшипнике скольжения с винтовой нарезкой.
В основном диапазоне нагрузки вентилятор вращается на низких оборотах и его можно назвать бесшумным, скорость вращения растет только на максимальных нагрузках, но уровень шума остается в комфортных пределах.
Схемотехника
В основе модели на 750 Вт та же платформа, что и в младшей модели на 650 Вт: «Золотая» платформа CWT GPW, но уже Rev B, а не ревизии G.
Топология традиционная для таких решений: полный мост с LLC резонансным преобразователем, синхронный выпрямитель линии +12В и DC-DC преобразователи остальных линий.

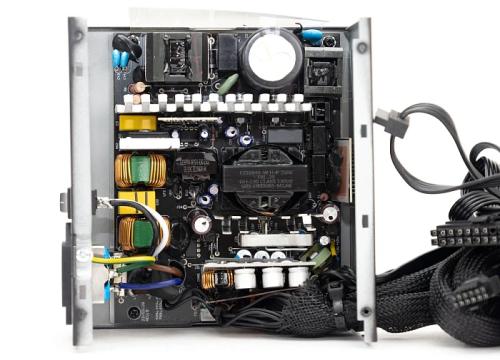

На входе полноценный EMI-фильтр, два X-конденсатора, два Y-конденсатора и два дросселя, микросхема для разрядки конденсаторов на тыльной стороне платы.
Для защиты БП плавкий предохранитель, варистор и реле с термистором.
На отельном радиаторе диодный мост выпрямителя GBU 1506 (15 А, 600 В).
На следующем радиаторе силовые элементы APFC: два мосфета Wayon WMM28N50С4 (28 А, 500 В) и диод CrMicro CRXI06D065G2 (6 А, 650 В).
На этом же радиаторе четыре ключа полномостового преобразователя Silan Microelectronics SVF13N50F (13 А, 500 В), по два с каждой стороны радиатора.

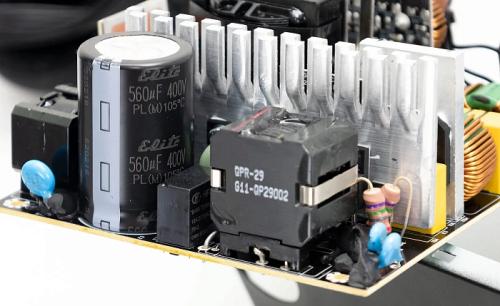

Высоковольтный конденсатор установлен Elite на 560 мкФ рассчитан на напряжение 400 В и температуру 105°С.
На вертикальной плате находится контроллер APFC Champion CM6500UNX и транзистор SPN5003, обеспечивающий питание в обход APFC в дежурном режиме.
Еще одна вертикальная плата с контроллером преобразователя Champion CM6901X по внешнему краю основной платы. За ней дроссели и конденсатор, входящие в схему LLC.

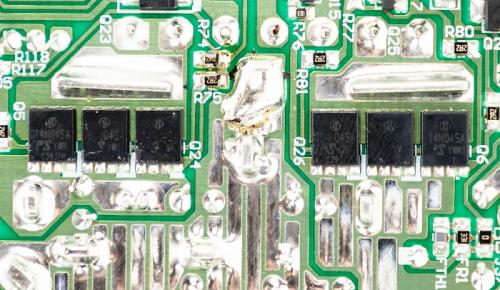

Возле основного трансформатора тонкий радиатор, отводящий тепло от мосфетов синхронного выпрямителя – шесть Infineon BSC014N04SA (100 А, 40 В), расположенных с обратной стороны платы.
За радиатором вертикальная плата с DC-DC преобразователями, с обратной стороны платы конденсаторы и дроссели, закрытые диэлектрической вставкой.

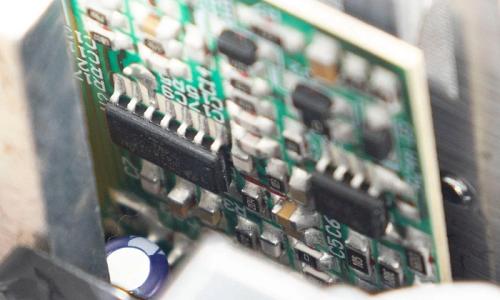

С лицевой стороны четыре транзистора Infineon SPN3006 (57 А, 30 В) и контроллер APW7159C.
В дежурном питании установлен ШИМ-контроллер TNY290PG и конденсаторы Jun Fu.
За защиту отвечает супервизор IN1S315I-DAG и компаратор LM393G, распаянный с обратной стороны платы.
В фильтре на выходе электролитические конденсаторы Elite, и твердотельные конденсаторы CapXon.
Монтаж и пайка качественные, дорожки усилены припоем, высоковольтная и низковольтная части разделены широкой дорожкой. В одном месте можно видеть капли несмытого флюса.
Тестирование
Методика
Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

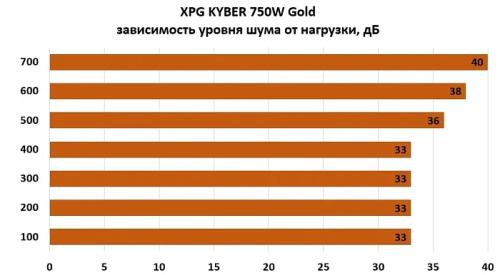

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты
Линия +12В стабильная, изменения на всем диапазоне нагрузок всего 0,03В. На вторичных каналах напряжения под нагрузкой растут, канал +3,3В изменяется в пределах ±1%, канал +5В занижен почти на 2%.
Энергоэффективность высокая, вписывается с точностью в значения стандарта без запаса.
Пульсации низкие, всего 20 мВ на линии +12В и +3,3В, 10 мВ на канале +5В.
Конкуренты
Конкуренция высокая, многие бренды выпустили относительно недорогие модели мощностью 750 Вт с сертификатом 80 PLUS Gold, сэкономив на модульных кабелях, но добавив коннектор 12VHPWR. Среди них можно встретить варианты с японскими конденсаторами. Также конкуренцию могут составить модульные недорогие варианты БП и продвинутые по схемотехнике модели с сертификатом Bronze.
AZZA PSAZ-750Gold, конденсатор Nippon Chemi-Con, полная модульность, платформа Helly ATX0800GB, цена от 7000 до 8000 руб.
ARDOR GAMING ORIGIN 750WGF, конденсатор Toshincon, полная модульность, платформа SAMA 916, цена 8600 руб.
Заключение
Модель блока питания XPG KYBER 750W практически ничем не отличается по схемотехнике от модели KYBER 650W, рассмотренной нами ранее. Все та же платформа CWT GPW с комплектующими, отличающимися по номинальным значениям.
Основным отличием является поддержка АТХ 3.1 и наличие коннектора 12VHPWR – возможно, это и актуально для такой мощности.
По своим характеристикам это вполне удачная и конкурентноспособная модель: хорошее соотношение стоимости, нагрузочных показателей, уровня энергоэффективности и тихого поведения вентилятора.
Плюсы:
- Платформа CWT GPW;
- Наличие коннектора 12VHPWR на 600 Вт;
- Стабильные напряжения;
- Низкие пульсации;
- Мосфеты Infineon;
- Качественная сборка;
- Тихий вентилятор на гидродинамическом подшипнике;
- Доступная стоимость;
- Гарантия 5 лет.
Минусы:
- Высоковольтный конденсатор Elite;
- Конденсаторы Jun Fu в дежурном питании.
