Качественно собранный, бюджетный блок питания с хорошими нагрузочными характеристиками.
Блок питания с сертификатом 80 PLUS Bronze, поддержкой стандарта АТХ 2.53, без модульных кабелей, но собранный на платформе, идентичной старшим моделям серии Delta P с поддержкой ATX 3.1 и PCI-E Gen 5.1. Также оснащен японским высоковольтным конденсатором, имеет текстурную оплетку проводов. Стоимость относительно невысокая, что характерно для брендов-новичков, при этом хорошее качество, чтобы заявить о себе с положительной стороны и понравиться пользователям.
Технические характеристики
Мощность | 650 Вт |
Длина | 140 мм |
Вес | 1,62 кг |
Стандарт | Intel ATX 2.53 |
Сертификат | 80 PLUS Bronze |
Вентилятор | 120 мм |
Гарантия | 7 лет |
Нагрузочные характеристики
AC input | 100-240 В, 8-4 А, 50-60 Гц | ||||
DC otput | +3,3В | +5В | +12В | -12В | +5 VSB |
Max Output Current | 18А | 18А | 54,1А | 0,3А | 3А |
Max Output Wattage | 100 Вт | 649,2 Вт | 3,5 Вт | 15 Вт | |
Total Output | 650 Вт | ||||
Упаковка и комплектация
Блок питания поставляется в картонной серой коробке с цветными иллюстрациями и подробным описанием характеристик изделия. Фиксируется демпферами из полиуретана. В комплекте: стяжки, винты крепления и сетевой кабель.
Внешний вид
Компания Ocypus разработала свой оригинальный дизайн перфорации вентиляционных отверстий, что делает их хорошо узнаваемыми на фоне остальных брендов.

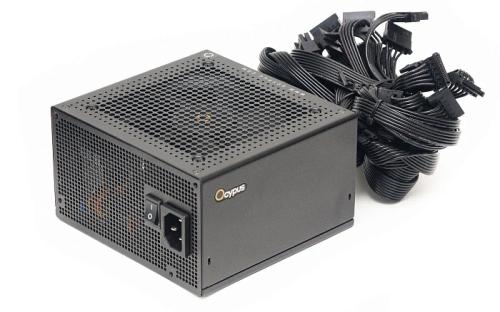

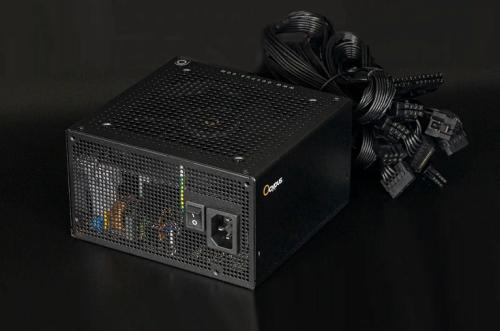

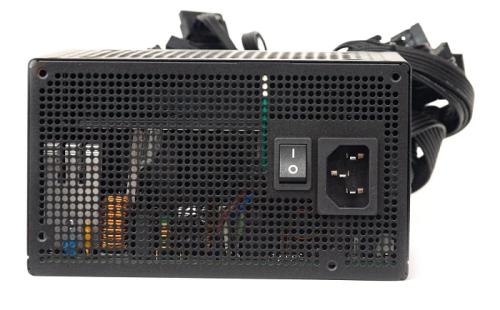

С лицевой стороны круглые мелкие вентиляционные отверстия. Сетевая вилка ориентирована вертикально, рядом тумблер включения. Отметки входных напряжений нет, но они составляют от 100 до 240 В.
С нижней стороны почти на всей поверхности круглые отверстия перфораций над вентилятором.

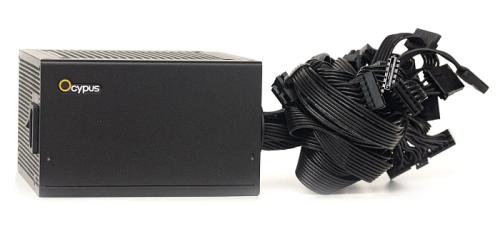

На боковых гранях рельефный логотип бренда, дополнительные наклейки отсутствуют.

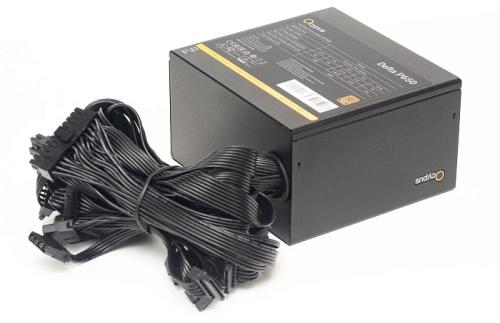

На верхней панели наклейка с нагрузочными характеристиками.
С тыльной стороны через отверстие с пластиковым кольцом выведены все кабели.

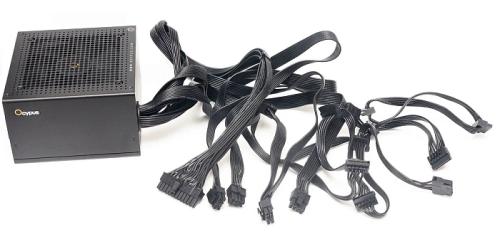

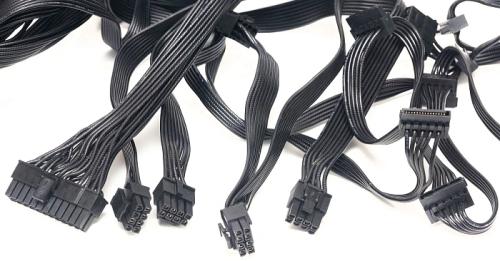

Кабели в виде плоских шлейфов, провода в оплетке с текстурой под ткань – выглядят оригинально и дорого. Все провода калибром 18AWG.
Набор коннекторов удобный. Так, для питания CPU два отдельных кабеля с коннекторами 4+4 пин, хотя в бюджетных вариантах мы чаще видим один кабель с разветвителем на два коннектора или вовсе всего один коннектор EPS.
Также набор кабелей для питания VGA: один кабель с разветвителем на два коннектора 6+2 пин и один кабель с одним коннектором, что очень удобно при сборке.
Для питания периферийных устройств кабели получились излишне длинные, на двух кабелях четыре коннектора SATA и один Molex.
- Кабель АТХ 24-пин 60 см
- Два кабеля EPS 4+4 пин 65 см
- Кабель PCI-E с двумя коннекторами 6+2 пин 50+15 см
- Кабель PCI-E с одним коннектором 6+2 пин 50 см
- Два кабеля с четырьмя SATA и одним Molex 50+15+15+15+15 см
Охлаждение

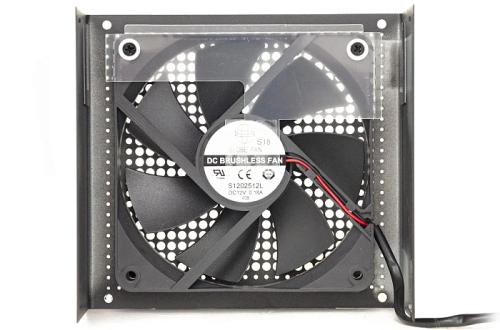

В корпусе установлен семилопастный вентилятор S1202512L на подшипнике скольжения. Часть вентилятора закрыта пластиковой вставкой для распределения потоков воздуха.
Уровень шума измерялся шумомером с расстояния 20 см от вентилятора.
Вентилятор ощутимо громкий на нагрузке 400-600 Вт. Тихим его можно назвать только на 100-200 Вт нагрузке, далее он становится ощутимо выше комфортного уровня дБ.
Схемотехника

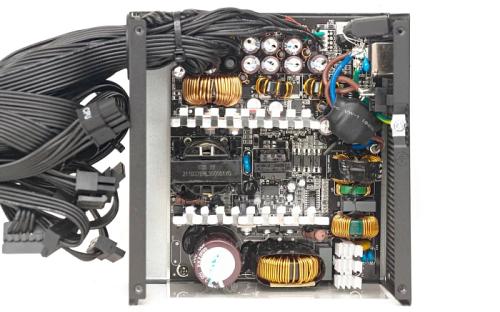

Платформа, как и в старших моделях на 750 и 850 Вт – Andyson P37.
Топология однотактового прямоходового преобразователя с APFC и полусинхронного выпрямителя линии +12В с DC-DC преобразователями остальных линий.

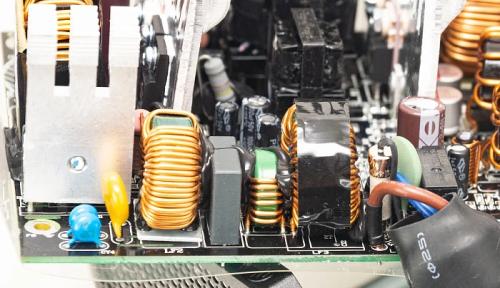

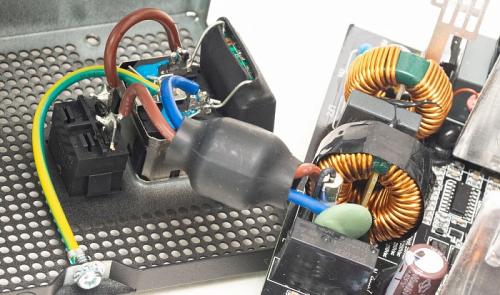

Первая часть фильтра на входной вилке: два Y-конденсатора и один Х-конденсатор со схемой для разрядки конденсаторов.
Вторая часть включает еще такой же набор конденсаторов и два дросселя. Для защиты блока питания плавкий предохранитель, варистор и термистор с реле.
На отдельном радиаторе диодный мост GBU 1506 (600В, 15А).

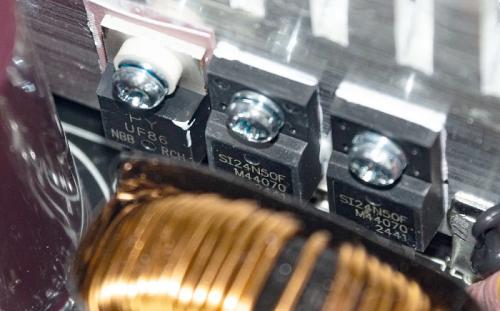

На следующем радиаторе силовые элементы APFC корректора: два мосфета SI24N50F (24А, 500В) и диод UF86N (8А, 400В).

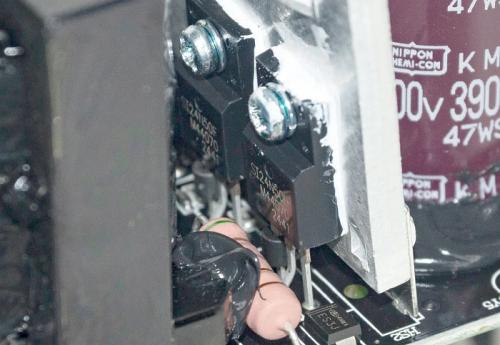

На этом же радиаторе с другой стороны два мосфета преобразователя – те же SI24N50F (24А, 500В).

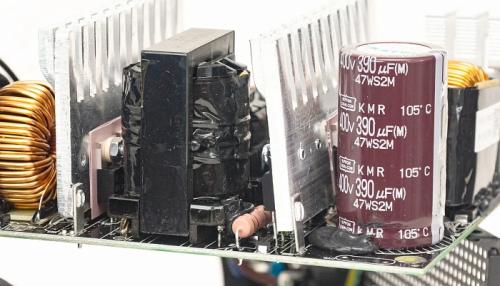

Высоковольтный конденсатор установлен Nippon Chemi-Con на 390 мкФ, 400 В, из серии 105°С.
За основным трансформатором еще один радиатор, на нем два сдвоенных диода Шоттки MBR40H60CT (60В, 40А) и два мосфета 150N06C (150А, 60В), формирующих линию +12В.

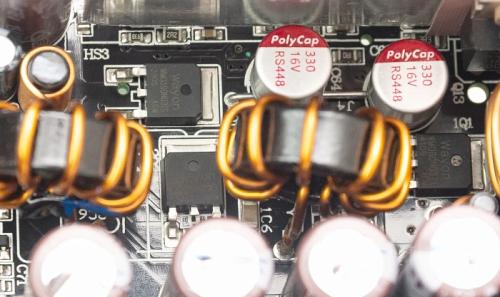

DC-DC преобразователь распаян непосредственно на основной плате: пара твердотельных конденсаторов и пара дросселей, два транзистора Wayon WM080N03 (80А, 30В), один из них на фото под дросселем, и два транзистора Wayon WM0190N03 (190А, 30В).
Два контроллера DC-DC находится под радиатором и маркировка замазана лаком.

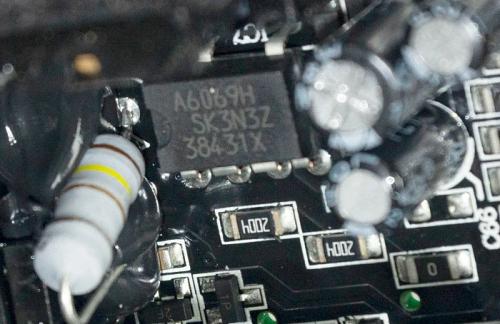

Дежурное питание на основе ШИМ-контроллера A6069H.
Контроллер APFC и преобразователя CM6800UNX. На супервизоре маркировка не читается, скорее всего, это GR8329E.

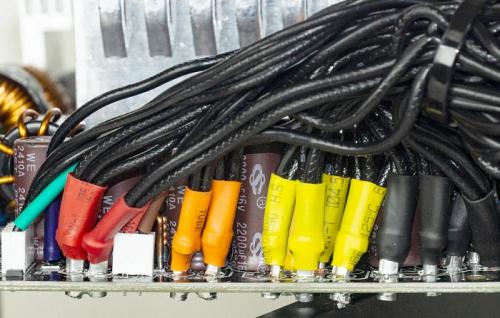

В фильтрах на выходе электролитические конденсаторы 12 Kuang Jin Enterprise Co; Ltd.

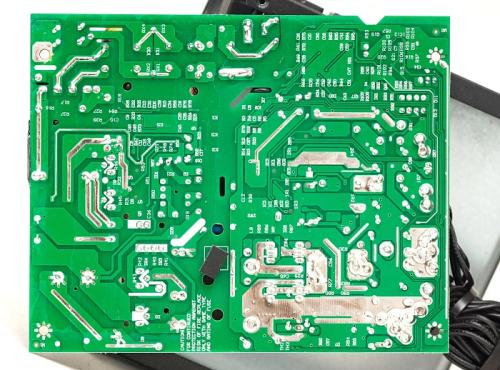

С обратной стороны платы аккуратный монтаж и хорошая пайка всех элементов, дорожки усилены припоем.
Тестирование
Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.
По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.
Стабильность напряжений на отличном уровне, мы даже не ожидали, что под нагрузкой изменения будут на 0,01-0,02 В.
При этом видится не совсем объяснимо изначально повышенное напряжение по линиям +12В и +3,3В – до трех процентов. На линии +5В регулировка вполне адекватная, на уровне номинального значения.

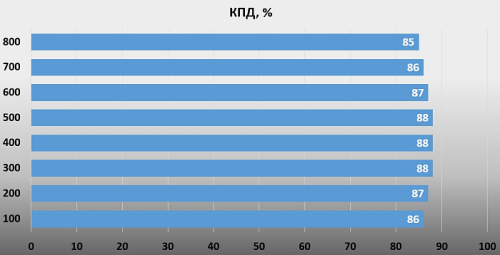

Значения КПД, соответствующие сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Энергоэффективность, хоть и без запаса, но вписывается точно в значения, соответствующие заявленному сертификату.

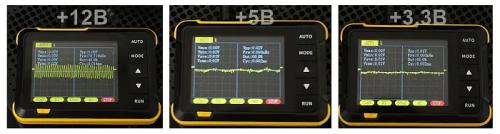

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
По линии +12В пульсации хоть и вписываются в стандарт, но видятся высокими – до 60 мВ при максимальной нагрузке. Вторичные линии – всего 20 и 10 мВ.
Конкуренты
Модель Oсypus Delta P650 на момент написания обзора только начала появляться в продаже на российском рынке по цене от пяти до шести с половиной тысяч рублей.
В эту стоимость на рынке много предложений, например, DEEPCOOL PL650D, Thermaltake Smart BX1 650W, Azza PSAZ-650B, более дорогие A4Tech Bloody BD-PS650B и MSI MAG A650BN.
С ними можно конкурировать за счет цены, и выделяясь японским конденсатором, но конкуренты могут поддерживать АТХ 3.0 и иметь кабель с коннектором 12VHPWR (только DEEPCOOL PL650D), хотя это не столь актуально при мощности 650 Вт.
Прямой конкурент PCCooler YK650, собранный на идентичной платформе Andyson, стоит уже дороже и при прочих равных характеристиках Delta P650 будет предпочтительнее к покупке.
Заключение
Блок питания Oсypus Delta P650 может запросто составить хорошую конкуренцию среди моделей мощностью 650 Вт с «Бронзовым» сертификатом, если его стоимость будет на уровне моделей с идентичными характеристиками.
Обычно в этом ценовом диапазоне редко встречаются высоковольтные конденсаторы от японских брендов, а также схемотехники с DC-DC преобразователями.
По электрическим характеристикам есть только вопрос к трёхпроцентному завышению напряжений, стабилизация отличная, КПД соответствует сертификату, пульсации в рамках стандарта.
Шумовые характеристики вентилятора могут отпугнуть потенциальных покупателей, в этом бюджете встречаются и более тихие модели. Но это, пожалуй, единственный значительный минус данной модели.
Плюсы:
- Стабильные напряжения;
- Оригинальный дизайн корпуса и оплетки;
- Качество сборки;
- Высоковольтный японский конденсатор;
- Срок гарантии – 7 лет.
Минусы:
- Шумный вентилятор;
- Завышенные напряжения на линиях +12В и +3,3В.
